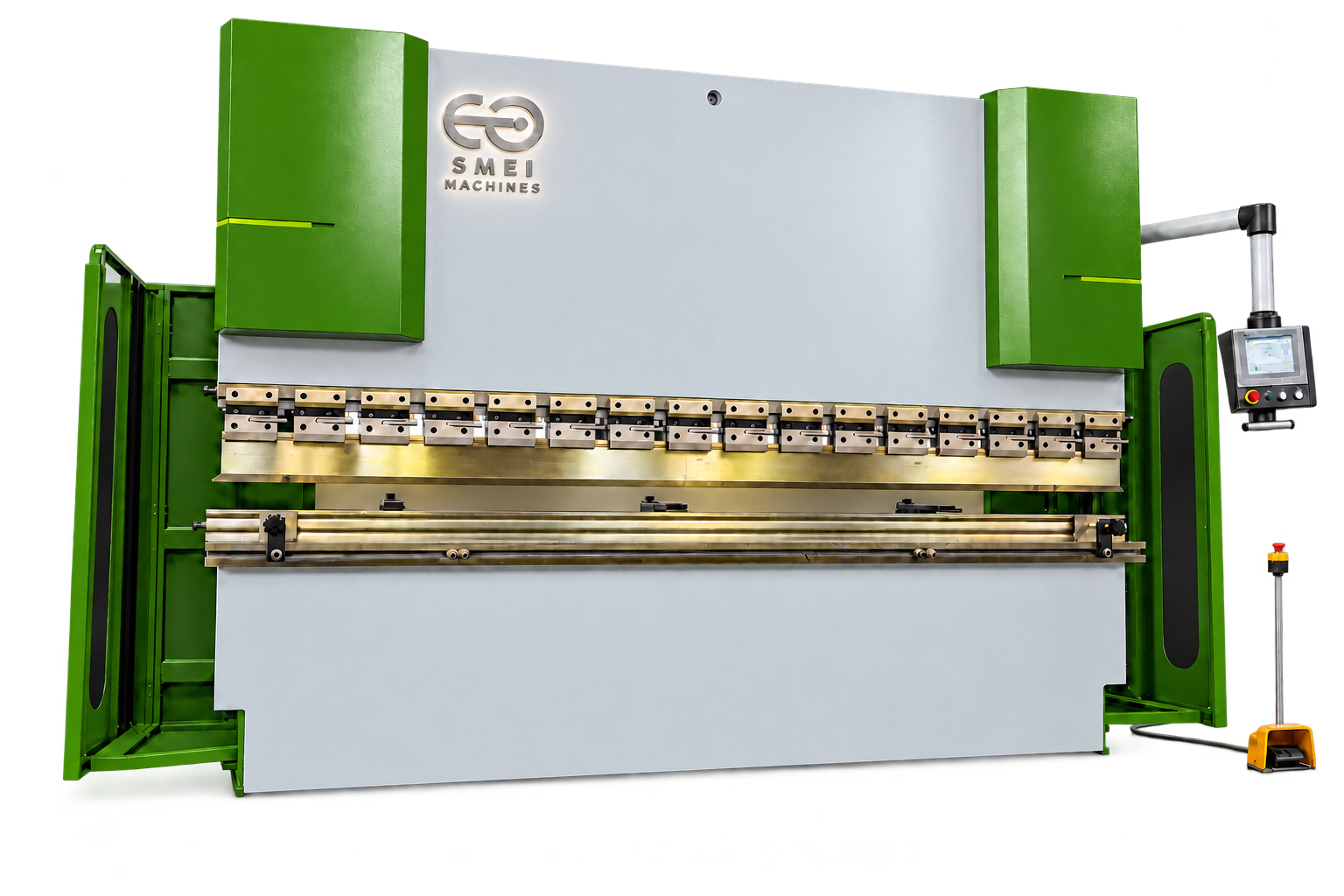

Dobladora NC WC67E

Una alternativa robusta para el trabajo diario con lámina.

Cotizar este equipo

WC67ESerie

HidráulicoAccionamiento

Barra de torsiónSincronización

WC67E

Cotizar

DISEÑADO PARA PRODUCIR

WC67E.
CONOCE CADA DETALLE.

Dobladora hidráulica con sincronización mediante barra de torsión. Se seleccionan capacidad, longitud de trabajo, control y herramentales según las piezas a fabricar.

Dobladora hidráulica con sincronización por barra de torsión.

Controles numéricos y configuraciones de varios ejes; referencias E315PS, DA-41T, ESA S630 y CT8P según selección.

Sistema hidráulico de alta presión Rexroth, motor Siemens y bomba de engranes Sunny de bajo ruido.

Tope trasero con tornillo de bolas y componentes eléctricos Schneider.

Compensación de mesa manual o motorizada y opciones de protección láser con referencia CE en la documentación de origen.

Amplia gama de fuerza y longitud de trabajo para diferentes tamaños de pieza.

Imágenes de referencia. El equipamiento y el acabado pueden variar según configuración.

ESPECIFICACIONES

INGENIERÍA
A DETALLE.

Consulta las dimensiones, capacidades y configuraciones de esta línea.

Serie: WC67E
Accionamiento: Hidráulico
Sincronización: Barra de torsión
Capacidad nominal: 30–600 t
Longitud de trabajo: 1,600–7,000 mm

Consulta una versión

Comparar todas las versiones +

Capacidad y dimensiones

Modelo	Fuerza (kN)	Longitud de doblez (mm)	Entre columnas (mm)	Garganta (mm)	Carrera (mm)	Apertura (mm)	Peso (t)	Dimensiones L × A × H (mm)
30T/1600	300	1600	1300	200	80	320	2.3	1650×1200×1700
30T/2000	300	2000	1600	200	80	320	2.5	2000×1200×1700
40T/2500	400	2500	2030	250	100	340	3.5	2500×1200×1900
63T/2500	630	2500	2050	250	120	340	4.5	2500×1350×2100
63T/3200	630	3200	2510	250	120	340	5	3200×1350×2100
80T/2500	800	2500	2050	250	120	350	6	2500×1400×2150
80T/3200	800	3200	2510	250	120	350	6.2	3200×1400×2150
100T/2500	1000	2500	2050	320	160	420	6.5	2500×1500×2200
100T/3200	1000	3200	2510	320	160	420	7	3200×1500×2300
100T/4000	1000	4000	3100	320	160	420	8.5	4000×1750×2590
125T/3200	1250	3200	2510	320	160	420	7.5	3200×1600×2350
125T/4000	1250	4000	3100	320	160	420	9.5	4000×1600×2450
125T/5000	1250	5000	3800	320	160	420	9	5000×1600×2450
125T/6000	1250	6000	4600	320	160	420	11	6000×1600×2450
160T/2500	1600	2500	2050	350	200	470	12	2500×1650×2700
160T/3200	1600	3200	2510	350	200	470	14.5	3200×1650×2800
160T/4000	1600	4000	3100	350	200	470	19.5	4000×1650×2800
160T/5000	1600	5000	3800	350	200	470	13.5	5000×1750×3100
160T/6000	1600	6000	4600	350	200	470	11.5	6000×1750×3300
200T/3200	2000	3200	2510	350	200	470	15	3200×1650×2800
200T/4000	2000	4000	3100	350	200	470	12.5	4000×1650×2800
200T/5000	2000	5000	3800	350	250	540	19	5000×1950×3100
200T/6000	2000	6000	4600	350	250	540	21	6000×1950×3100
250T/3200	2500	3200	2600	400	250	580	17	3300×2100×3150
250T/4000	2500	4000	3300	400	250	580	20	4000×2100×3150
250T/5000	2500	5000	3800	400	250	580	23	5000×2100×3200
250T/6000	2500	6000	4600	400	250	580	25.5	6000×2100×3200
300T/3200	3000	3200	2600	400	250	580	21	3200×2200×3200
300T/4000	3000	4000	3100	400	250	580	23	4000×2200×3200
300T/5000	3000	5000	3800	400	250	580	25	5000×2200×3200
300T/6000	3000	6000	4600	400	250	580	27.5	6000×2200×3200
400T/4000	4000	4000	3100	400	250	580	26	4000×2400×3200
400T/5000	4000	5000	3800	400	250	580	32	5000×2400×3200
400T/6000	4000	6000	4400	400	250	580	35	6000×2400×3200
500T/4000	5000	4000	3100	500	320	620	33	4000×2650×3200
500T/5000	5000	5000	3800	500	320	620	37.5	5000×2650×3200
500T/6000	5000	6000	4410	500	320	620	43.5	6000×2700×3200
500T/7000	5000	7000	5400	500	320	620	55	7000×2700×3200
600T/4000	6000	4000	3100	500	320	620	45	4000×2700×3200
600T/5000	6000	5000	3800	500	320	620	48	5000×2700×3250
600T/6000	6000	6000	4600	500	320	620	55	6000×2700×3300
600T/7000	6000	7000	5400	500	320	620	62	7000×2900×3500

Sistema hidráulico y velocidades

Modelo	Tanque (L)	Aproximación (mm/s)	Trabajo (mm/s)	Retorno (mm/s)	Motor principal (kW)
30T/1600	80	120	17	160	5.5
30T/2000	100	140	17	160	5.5
40T/2500	170	110	15	90	5.5
63T/2500	170	100	10	70	5.5
63T/3200	170	120	10	70	5.5
80T/2500	170	110	10	80	5.5
80T/3200	170	130	10	80	5.5
100T/2500	260	90	7.5	70	7.5
100T/3200	260	100	7.5	70	7.5
100T/4000	260	120	7.5	70	7.5
125T/3200	260	95	7	65	7.5
125T/4000	260	110	7	65	7.5
125T/5000	260	120	7	65	7.5
125T/6000	260	130	7	65	7.5
160T/2500	260	100	10	100	11
160T/3200	260	110	10	100	11
160T/4000	260	120	10	100	11
160T/5000	260	130	10	100	11
160T/6000	260	140	10	100	11
200T/3200	435	110	10	100	15
200T/4000	435	120	10	100	15
200T/5000	435	120	7	80	15
200T/6000	435	120	7	80	15
250T/3200	435	90	9	100	18.5
250T/4000	435	100	9	100	18.5
250T/5000	435	110	8	100	18.5
250T/6000	540	120	8	100	18.5
300T/3200	540	90	8	75	18.5
300T/4000	540	100	8	75	18.5
300T/5000	550	110	8	75	18.5
300T/6000	560	130	8	75	18.5
400T/4000	540	70	7	60	22
400T/5000	550	90	7	60	22
400T/6000	550	100	7	60	22
500T/4000	620	70	6	55	30
500T/5000	620	90	6	55	30
500T/6000	620	120	6	55	30
500T/7000	620	130	6	55	30
600T/4000	650	80	6	65	37
600T/5000	650	90	6	65	37
600T/6000	650	110	6	65	37
600T/7000	650	120	6	65	37

Información técnica de las líneas SMEI 2026. Equipamiento, opciones y disponibilidad se confirman en la propuesta.

CONSTRUCCIÓN Y OPCIONES

CADA COMPONENTE
CUENTA.

Componentes y opciones de la línea. Los elementos incluidos se establecen en la configuración cotizada.

Estructura y motor principal

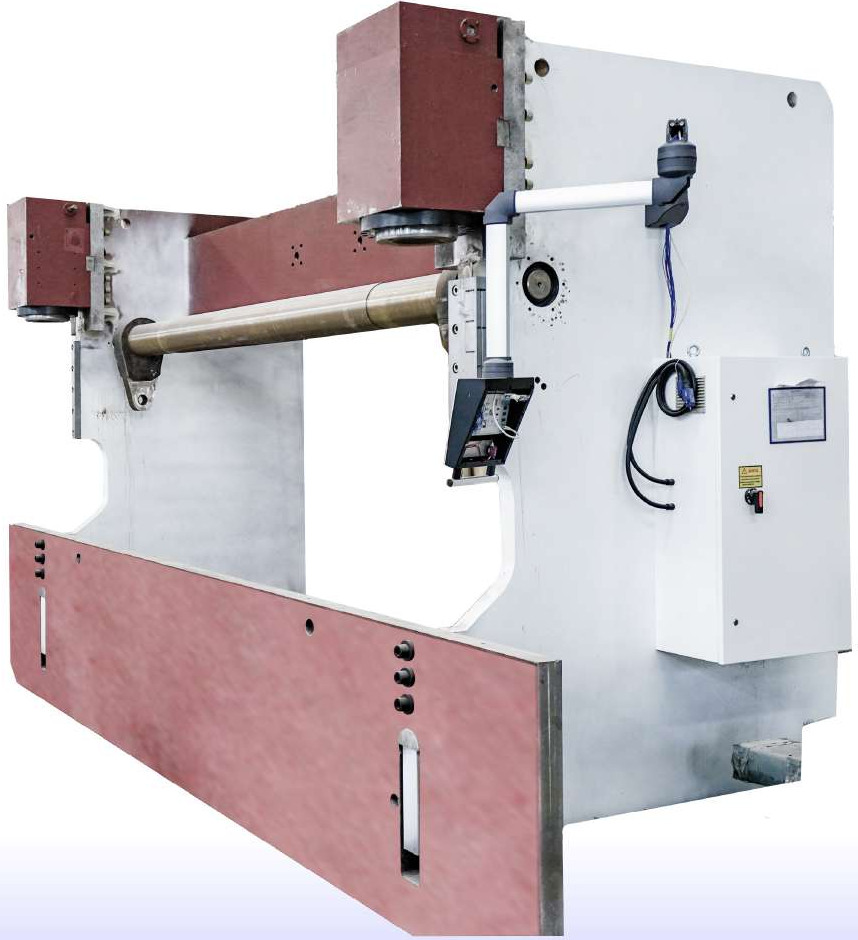

Estructura tratada térmicamente

Estructura monobloque de acero con alivio de esfuerzos después de soldar, para reducir deformaciones y mantener la precisión y estabilidad. Construcción robusta y resistente a la corrosión.

Estructura mecánica

Estructura, columnas, cortina, mesa, cilindro principal y tope trasero optimizados mediante análisis por elementos finitos y software 3D. Diseño orientado a rigidez, estabilidad y vida útil.

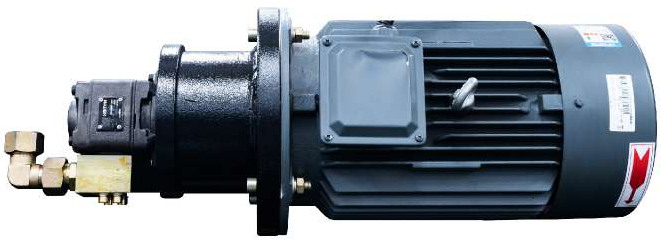

Motor Siemens

Motor de alta eficiencia, bajo ruido, elevado torque de arranque y diseño robusto. Referencia a estándares IEC para instalación y mantenimiento; el voltaje puede configurarse para la sitio de instalación.

La garantía y las condiciones de suministro se establecen en la cotización de SMEI.

Hidráulica y herramental.

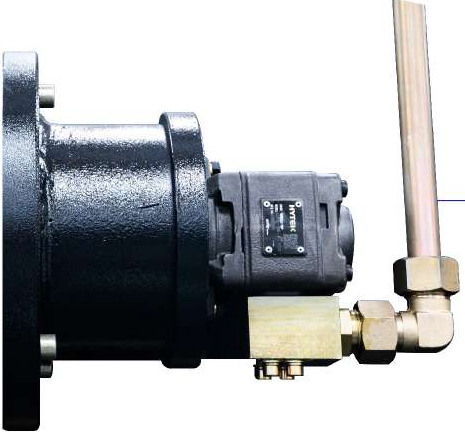

Bomba de engranes

Bomba de hierro fundido para bajo ruido, resistencia a alta presión y desempeño estable en condiciones de trabajo exigentes.

Sujeción rápida

Sustitución de punzones sin modificaciones, con precisión y seguridad. El sistema estándar publica una reducción de hasta 80% en el tiempo de cambio de herramienta.

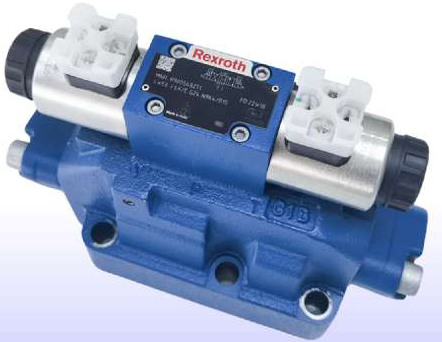

Válvula hidráulica Rexroth

Tecnología alemana para confiabilidad, eficiencia energética y operación estable. El conjunto está orientado a precisión, durabilidad y menores necesidades de mantenimiento.

Punzón y dado

Dado multi V estándar para distintos espesores. Punzones y dados segmentados configurables para dobleces rectos, agudos y obtusos.

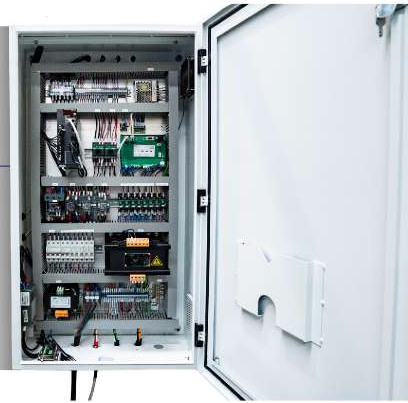

Componentes eléctricos

Componentes Schneider de origen francés, descritos para durabilidad, confiabilidad y continuidad de operación.

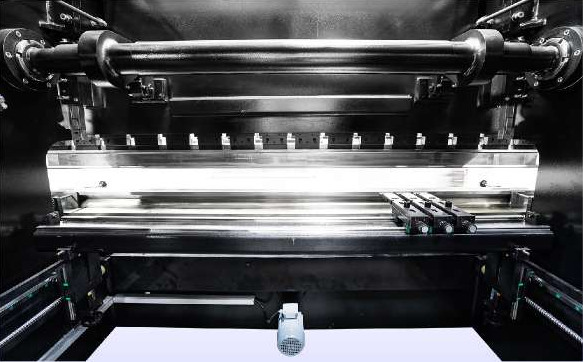

Tope trasero

Tornillo de bolas de precisión, dedos ajustables y accionamiento servo para posicionamiento exacto, ajustes finos y repetibilidad con distintos herramentales.

Sincronización y posicionamiento

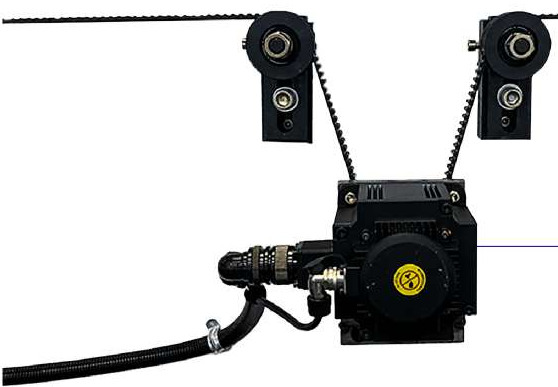

Servomotor del tope

Movimiento preciso y repetible para ajustes finos de la posición de la pieza.

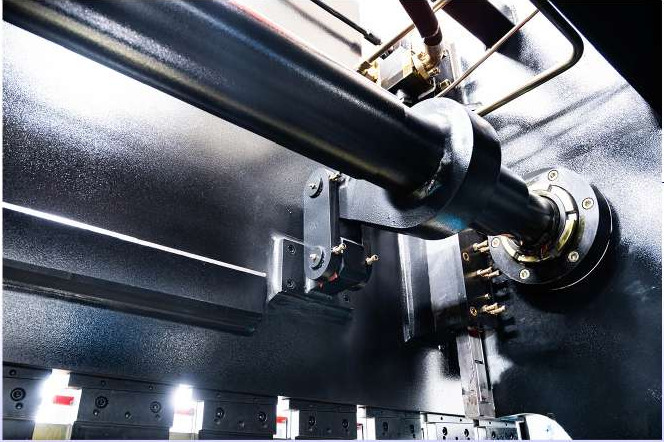

Barra de torsión

Sincronización mecánica mediante barra de acero para mantener el paralelismo entre cortina y mesa y la consistencia del doblez.

Compensación motorizada

El ajuste mecánico en varios puntos compensa la flexión de la cortina y corrige diferencias angulares entre zonas de la pieza.

Servodrive Estun

Control de alta precisión para mejorar la exactitud del posicionamiento en aplicaciones industriales.

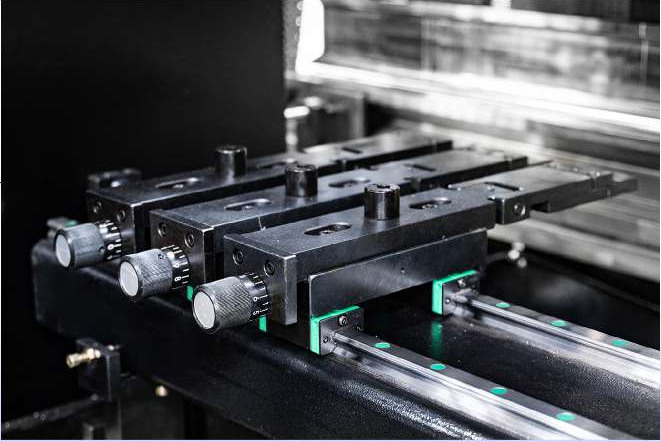

Dedos del tope trasero ajustables

Permiten alinear y apoyar piezas de diferentes tamaños y formas, con posicionamiento confiable durante el doblado.

Configuraciones de tope

Se ofrecen topes con diferentes números de ejes para ajustar el equipo a la aplicación. La compensación automática de mesa calcula el desplazamiento de cuñas a partir de fuerza y longitud de doblado.

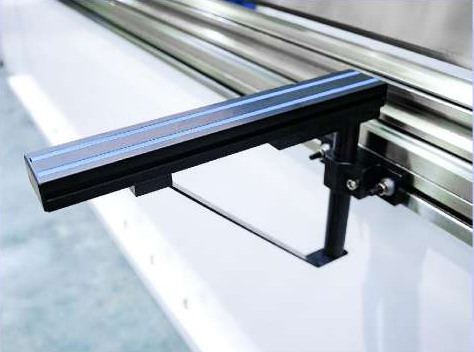

Componentes adicionales y aditamentos

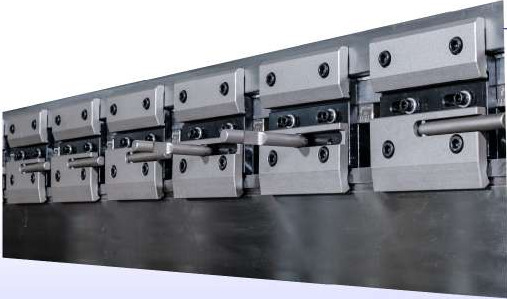

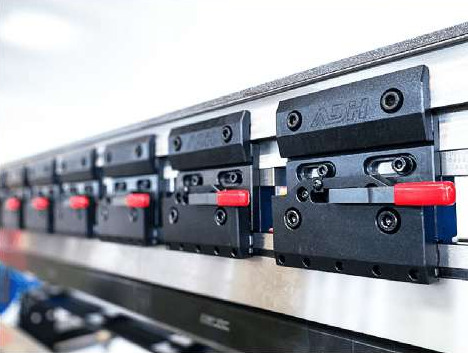

Sujeción rápida de un lado

Montaje del punzón mediante empuje y bloqueo. Compatible con los sistemas de herramental especificados para el equipo; bloqueo con la palma y liberación con los dedos.

Protección DSP

Barrera láser para la zona de cierre y módulo MCS de gestión de señales. La documentación indica EN 12622, categoría 4 / SIL 3, sujeto a la opción suministrada.

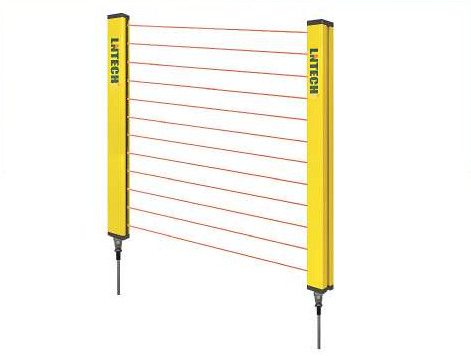

Protección LNTECH
