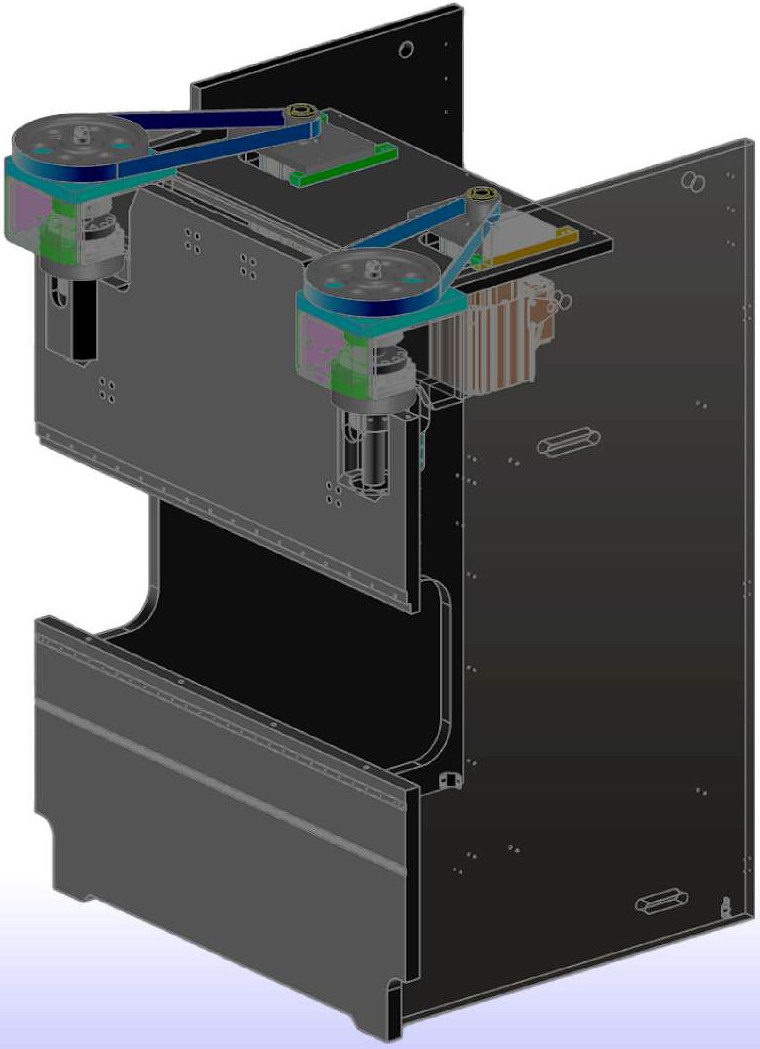

Estructura de alta rigidez
Placas de acero soldadas y maquinado CNC para obtener rigidez, paralelismo y durabilidad. La estructura minimiza deformaciones para conservar precisión y estabilidad.
SMEI MACHINES / DOBLADO Y PANELADO
WADG

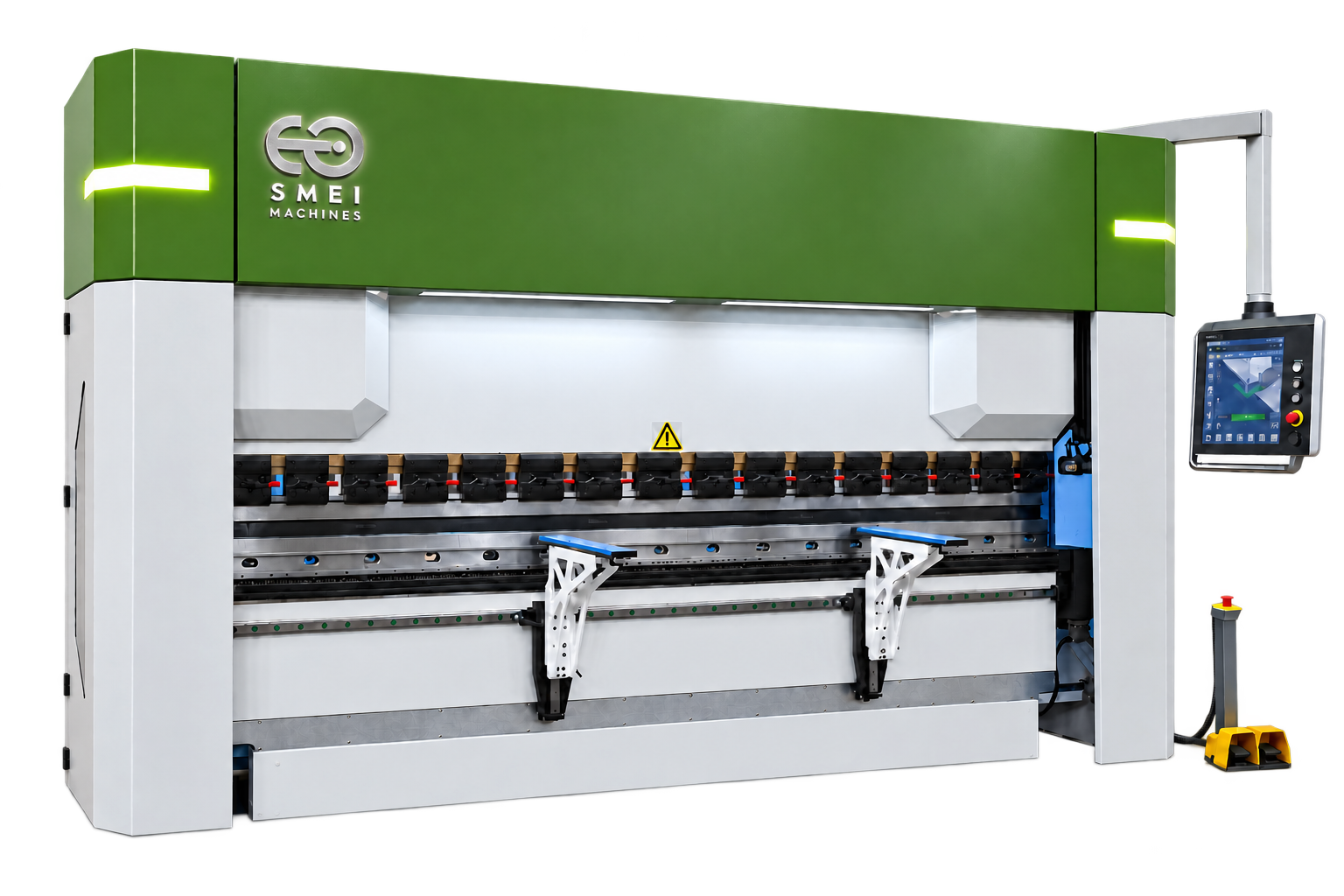

Dobladora eléctrica WADG
Accionamiento eléctrico para trabajos de precisión.
10–160 tCapacidad nominal
500–3,200 mmLongitud de la gama
ServoeléctricoAccionamiento
WADGCotizar
DISEÑADO PARA PRODUCIR
WADG.
CONOCE CADA DETALLE.
Dobladora con accionamiento servoeléctrico y doble tornillo de bolas. Una opción para producir piezas de lámina sin aceite hidráulico en el accionamiento de doblado.
Diseño de doble tornillo con precisión publicada de ±0.005 mm y tecnología servo italiana de respuesta rápida.
Sin aceite hidráulico en el accionamiento de doblado. Eficiencia de transmisión publicada de 95% y ahorro energético de hasta 70%.
Accionamiento eléctrico independiente, limpio y eficiente; conmutación y posicionamiento controlados por servo.
La referencia comercial describe una mejora de eficiencia de hasta el doble, según aplicación.
Cortina de seguridad, estructura de alta rigidez y tornillos de bolas de fabricación alemana.
Imágenes de referencia. El equipamiento y el acabado pueden variar según configuración.
ESPECIFICACIONES
INGENIERÍA
A DETALLE.
Consulta las dimensiones, capacidades y configuraciones de esta línea.
- Capacidad nominal
- 10–160 t
- Longitud de la gama
- 500–3,200 mm
- Accionamiento
- Servoeléctrico
- Precisión publicada
- ±0.005 mm
- Accionamiento
- Doble tornillo de bolas
Comparar todas las versiones +
Capacidad y dimensiones
| Modelo | Fuerza (kN) | Longitud de doblez (mm) | Entre columnas (mm) | Garganta (mm) | Carrera (mm) | Apertura (mm) | Motor (kW) | Peso (t) | Dimensiones L × A × H (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 10T/500 | 100 | 500 | 510 | 200 | 150 | 420 | 6 | 1.2 | 640×980×1250 |
| 20T/800 | 200 | 800 | 680 | 250 | 150 | 420 | 15 | 3.3 | 1200×1560×2450 |
| 30T/1250 | 300 | 1250 | 900 | 250 | 150 | 420 | 20 | 4.3 | 1460×1660×2470 |
| 40T/1300 | 400 | 1300 | 920 | 255 | 150 | 420 | 2×15 | 4.7 | 1700×2050×2280 |
| 50T/1600 | 500 | 1600 | 1250 | 255 | 150 | 420 | 2×15 | 5.1 | 2200×2050×2280 |
| 60T/2000 | 600 | 2000 | 1600 | 300 | 200 | 470 | 2×20 | 5.9 | 2700×2150×2380 |
| 80T/2500 | 800 | 2500 | 2000 | 460 | 200 | 470 | 2×25 | 9.3 | 3000×2250×2380 |
| 100T/3200 | 1000 | 3200 | 2700 | 460 | 200 | 470 | 2×25 | 11.5 | 4000×2450×2580 |
| 160T/3200 | 1600 | 3200 | 2700 | 460 | 250 | 520 | 3×25 | 12.9 | 4000×2450×2780 |
Velocidades y recorridos
| Modelo | Aproximación (mm/s) | Trabajo (mm/s) | Retorno (mm/s) | Carrera X (mm) | Velocidad X (mm/s) | Carrera R (mm) | Velocidad R (mm/s) |
|---|---|---|---|---|---|---|---|
| 10T/500 | 180 | 0.15–30 | 180 | 200 | 400 | 80 | 200 |
| 20T/800 | 250 | 0.15–30 | 250 | 400 | 500 | 150 | 200 |
| 30T/1250 | 250 | 0.15–30 | 250 | 400 | 500 | 150 | 200 |
| 40T/1300 | 250 | 0.15–30 | 250 | 400 | 500 | 150 | 200 |
| 50T/1600 | 250 | 0.15–30 | 250 | 400 | 500 | 150 | 200 |
| 60T/2000 | 250 | 0.15–30 | 250 | 500 | 500 | 150 | 200 |
| 80T/2500 | 200 | 0.15–30 | 200 | 500 | 500 | 150 | 200 |
| 100T/3200 | 200 | 0.15–30 | 200 | 500 | 500 | 150 | 200 |
| 160T/3200 | 200 | 0.15–30 | 200 | 500 | 500 | 150 | 200 |
Componentes de referencia
| Componente | Referencia |
|---|---|
| Servomotor principal | Phase · Italia |
| Guía del tope trasero | HIWIN |
| Tornillo del tope trasero | HIWIN |
| Tornillo de alta carga | IF · Alemania |
| Componentes eléctricos | Schneider |
| Baleros | NACHI · Japón |
| Control CNC | Delem / ESA / Cybelec / integrado |
| Regla magnética | GIVI o FAGOR |
| Correa síncrona | MACO · Italia |
Condiciones de operación de referencia
| Condición | Valor |
|---|---|
| Alimentación | 380 V, 50 Hz; trifásica, 4 hilos |
| Lugar de instalación | Limpio, con poco polvo |
| Temperatura máxima | 40 °C |
| Temperatura mínima | −5 °C |
| Humedad relativa | 55–85% |
| Altitud | Menor de 1,000 m |
| Presión sonora ponderada A | LPA ≤ 82 dB(A) |
| Potencia sonora ponderada A | LWA ≤ 94 dB(A) |
Alimentación, frecuencia y condiciones para México se confirman para el equipo suministrado.
Información técnica de las líneas SMEI 2026. Equipamiento, opciones y disponibilidad se confirman en la propuesta.
CONSTRUCCIÓN Y OPCIONES
CADA COMPONENTE
CUENTA.
Componentes y opciones de la línea. Los elementos incluidos se establecen en la configuración cotizada.
01Estructura, guiado y sujeción
+

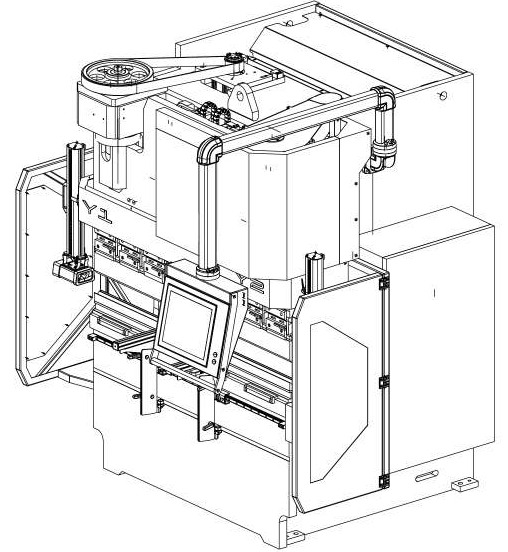

Unión de la cortina y los tornillos
Los tornillos izquierdo y derecho se fijan al estructura mediante soportes de baleros. La cortina utiliza guías rectangulares autolubricantes articuladas con las tuercas, evitando inclinación o carga excéntrica y protegiendo los tornillos durante el movimiento.

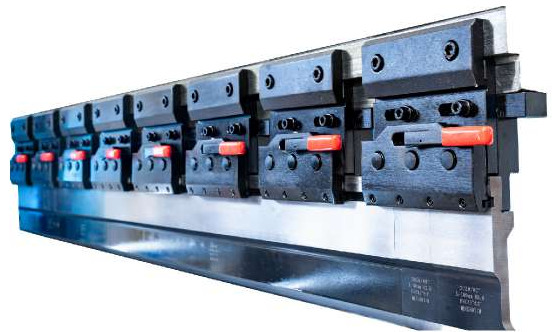

Sujeción de precisión
Sujeción rápida con punzón cuello de ganso y dado de doble V. Instalación y sustitución por abajo o por el costado, para reducir tiempos de preparación y mejorar la capacidad de carga.
02Componentes mecánicos y eléctricos
+

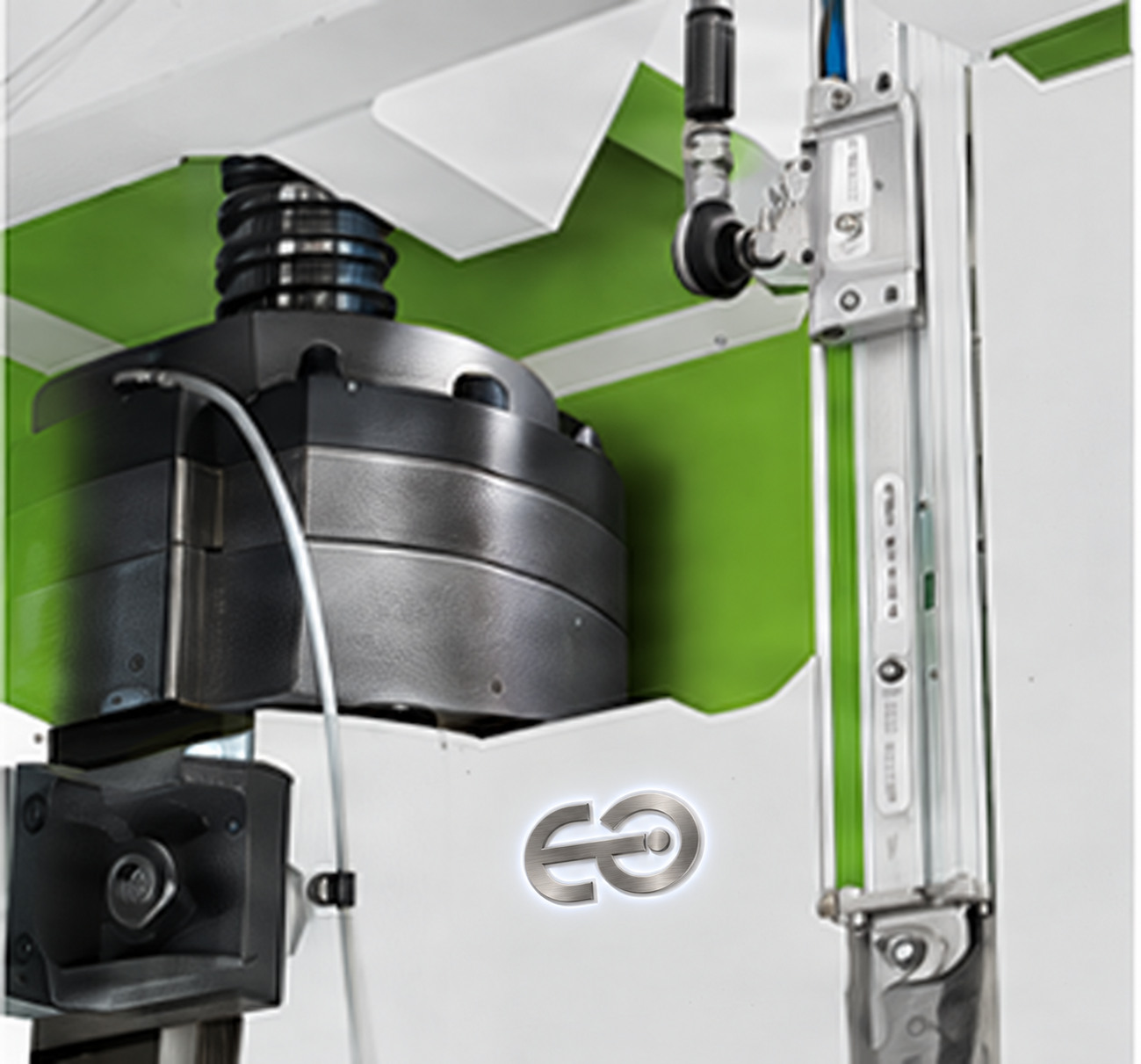

Dispositivo de sincronización
Doble regla de medición y estructura articulada para sincronizar la cortina, evitar desgaste de guías y daños por carga. La retroalimentación mejora la precisión de posición.
Lubricación automática
Bomba eléctrica de grasa y dosificador que inyectan cantidades precisas a intervalos programados. Reduce fricción y desgaste del tornillo y ayuda a proteger contra corrosión y entrada de polvo.
Punzones y dados
Materiales durables para aumentar la vida útil, reducir paros y mantener productividad. Configuraciones personalizables para diferentes necesidades de fabricación.

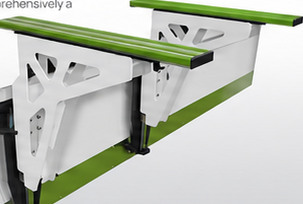

Soporte frontal de doble guía
Brazos de apoyo con dos guías lineales. Se desplazan y fijan en diferentes posiciones para mejorar paralelismo, estabilidad y comodidad al manejar la lámina.

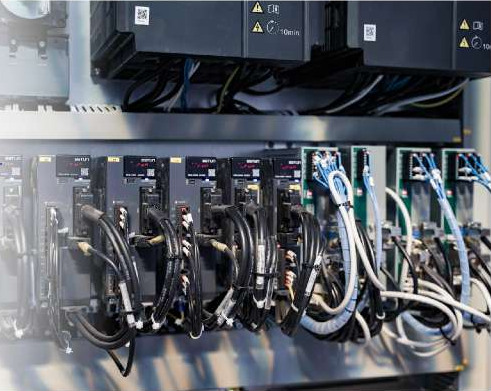

Sistema eléctrico
Control por bus y comunicación con módulos de terminales para cableado eficiente, transmisión rápida de señales, resistencia a interferencias y posibilidad de expansión.
Tope trasero
Servomotores y tornillos de bolas en X y R, con ajuste manual del eje Z. Estructura de doble guía lineal y posicionamiento multieje rápido y confiable.
03Accionamiento servoeléctrico
+

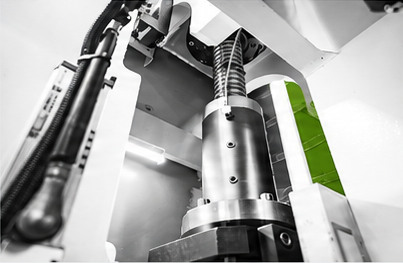

Doble tornillo de bolas
Diseño de doble carga que mejora la estabilidad y la eficiencia de transmisión. La sincronización resiste inclinación por cargas excéntricas; las reglas y articulaciones apoyan el posicionamiento de precisión.
Cortina de seguridad
Detiene el movimiento al detectar una intrusión en la zona de trabajo y genera una respuesta de alarma. La integración se define con el sistema de seguridad de la máquina.

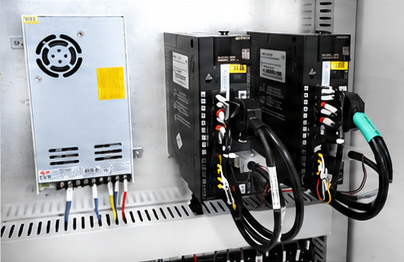

Servodrive eficiente
Accionamiento de respuesta rápida y alta precisión. La documentación publica ahorros superiores a 70% frente a sistemas hidráulicos, sujetos al ciclo de trabajo.
Compensación de mesa y garganta
Cálculo de presión y ángulo para compensación automática. Un dispositivo específico corrige la deformación de la garganta de la estructura y ayuda a mantener la calidad del doblez.
Sistema de accionamiento
Repetibilidad publicada de ±5 µm en Y1/Y2 mediante retroalimentación de reglas ópticas o magnéticas. El accionamiento eléctrico ofrece respuesta rápida y alto desempeño de doblado.
04Sujeción y dispositivos de protección
+
Sujeción rápida de doble lado
Cambio sin herramientas, sujeción por palanca en un movimiento y configuración doble V para diferentes dados. Reduce el tiempo de preparación y el esfuerzo del operador.
Sujeción hidráulica Wila
Opción de sujeción mediante botón con sujeción segura y cambios hasta 80% más rápidos. New Standard para punzones tipo europeo; vida útil publicada superior a 10 años.
Protección láser DSP
Barrera de protección para el cierre rápido y módulo MCS. La ficha declara EN 12622, categoría 4 / SIL 3; confirmar versión y configuración de seguridad.
La opción de sujeción hidráulica es un accesorio; el accionamiento de doblado de la serie WADG es eléctrico.
05Controles CNC disponibles
+
Delem DA-66S
Programación táctil 2D, simulación de máquina 3D y pantalla a color de 24 pulgadas. Compatibilidad Modusys, USB, aplicaciones multitarea, corrección angular mediante sensores y software Profile-S2D.
ESA S875
La ficha eléctrica indica PC industrial multitáctil de 19 pulgadas, importación DXF y doblado 3D. Interfaz Modbus TCP en la nube, diseño de piezas, gestión de herramientas y medición angular dataM integrada.
SCS920
Pantalla capacitiva de 21.5 pulgadas; 6 + 1 ejes estándar ampliables a 8 + 1. Funciones de expansión y compatibilidad con dobladoras electrohidráulicas, eléctricas y de doble bomba.
La descripción de S875 difiere de la publicada para la serie CNC. La pantalla y las funciones finales dependen del control cotizado.
06Punzones y dados para dobladoras
+
Estándar y de precisión
Tratamiento de temple para mejorar la durabilidad. Diferentes punzones superiores y dados inferiores permiten ajustar el equipo a la aplicación. Los materiales de alta resistencia y las ranuras de seguridad favorecen una sujeción confiable.
Configuración segmentada
Segmentos de diferentes longitudes para armar la medida necesaria. Facilitan el doblado de cajas y piezas de distintos tamaños, así como ángulos rectos, agudos y obtusos con punzones y dados divididos. La opción Wila New Standard se describe con compatibilidad para punzones tipo europeo, cambios rápidos y vida útil superior a 10 años.
El perfil, la longitud y la segmentación de los herramentales se especifican en la cotización de SMEI.
07Perfiles de punzones y dados
+
Selección de geometría
El perfil de punzón, las aberturas del dado y la secuencia de trabajo se seleccionan para obtener la forma requerida y permitir la extracción de la pieza.
Esquemas de referencia. Verificar espesor, resistencia del material, carga admisible y compatibilidad con el sistema de sujeción.
