SMEI MACHINES / DOBLADO Y PANELADO

WAD

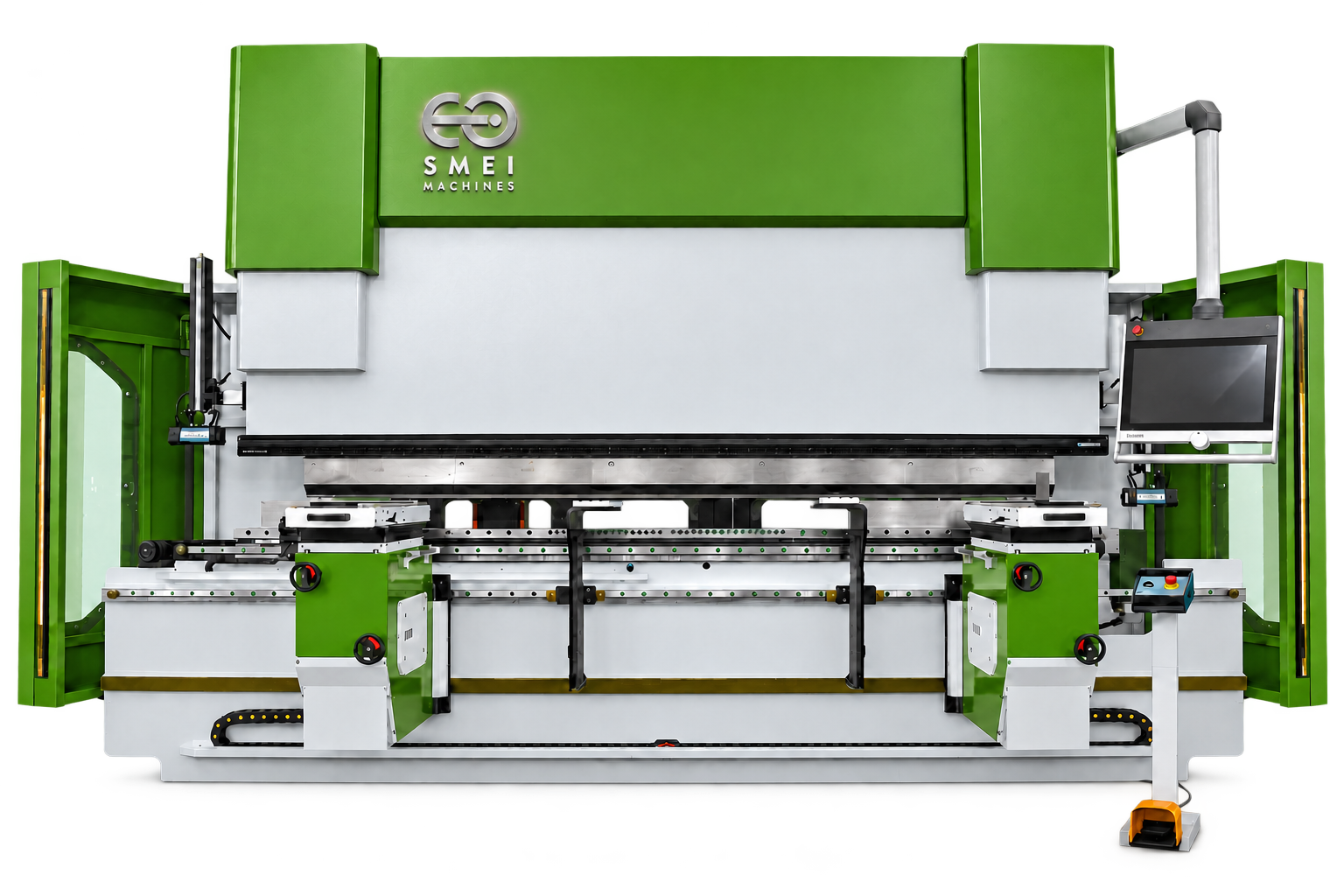

Dobladora CNC WAD

Control y capacidad para dar forma a tus proyectos de lámina.

Cotizar este equipo

50–1,200 tCapacidad nominal

1,300–8,000 mmLongitud de trabajo

CNCControl

WAD

Cotizar

DISEÑADO PARA PRODUCIR

WAD.
CONOCE CADA DETALLE.

Dobladora hidráulica CNC con accionamiento servo. Selección de control, herramentales y aditamentos según las características de las piezas y la operación.

Herramentales segmentados para adaptar la longitud de trabajo a diferentes piezas y operaciones.

Cálculo automático de compensación para corregir la deformación y mantener un ángulo uniforme.

Sistema hidráulico servoaccionado: ahorro energético publicado de hasta 40% y mejora de eficiencia de la cortina de 7 a 20%.

Sujeción hidráulica opcional para reducir hasta 80% el tiempo de cambio de herramienta.

Protección láser DSP y cortinas de seguridad según configuración.

Componentes tratados térmicamente y herramentales endurecidos para aplicaciones de alta demanda.

Imágenes de referencia. El equipamiento y el acabado pueden variar según configuración.

ESPECIFICACIONES

INGENIERÍA
A DETALLE.

Consulta las dimensiones, capacidades y configuraciones de esta línea.

Capacidad nominal: 50–1,200 t
Longitud de trabajo: 1,300–8,000 mm
Control: CNC

Consulta una versión

Comparar todas las versiones +

Capacidad y dimensiones

Modelo	Fuerza (kN)	Longitud de doblez (mm)	Entre columnas (mm)	Garganta (mm)	Carrera (mm)	Apertura (mm)	Motor (kW)	Peso (t)	Dimensiones L × A × H (mm)
50T/1300	500	1300	1120	250	150	460	8.4	3.7	1750×1500×2330
50T/1600	500	1600	1120	250	150	460	8.4	3.7	1750×1500×2330
70T/2000	700	2000	1600	300	150	460	8.4	4.6	2400×1600×2400
70T/2500	700	2500	1600	300	150	460	8.4	4.6	2400×1600×2400
80T/2500	800	2500	2050	300	150	460	8.4	5.6	3100×1600×2460
110T/3200	1100	3200	2700	400	200	480	12.4	7.8	3750×2202×2700
110T/4000	1100	4000	3600	400	200	480	12.4	8.9	4600×1800×2700
110T/4100	1100	4100	3600	400	200	480	12.4	9.1	4700×1800×2700
135T/3200	1350	3200	2700	400	200	480	12.4	9.2	3800×1800×2700
135T/4000	1350	4000	3600	400	200	480	12.4	9.9	4600×1800×2700
135T/4100	1350	4100	3600	400	200	480	12.4	10.4	4700×1800×2700
170T/3200	1700	3200	2700	450	200	480	17.8	10.8	3800×2000×2800
170T/4000	1700	4000	3600	450	200	480	17.8	12.1	4600×2000×2800
170T/4100	1700	4100	3600	450	200	480	17.8	12.6	4700×2000×2800
170T/5000	1700	5000	4000	450	200	480	17.8	14.0	6300×2000×3160
170T/6000	1700	6000	4800	450	200	480	17.8	19.4	6300×2000×3160
220T/3200	2200	3200	2600	450	200	480	21.4	12.1	3800×2200×2850
220T/4000	2200	4000	3600	450	200	480	21.4	14.2	4600×2200×2850
220T/4100	2200	4100	3600	450	200	480	21.4	14.6	4700×2200×2850
220T/5000	2200	5000	4000	450	200	480	21.4	17.0	5600×2200×2980
220T/6000	2200	6000	4800	450	200	480	21.4	20.9	6700×2200×3220
250T/3200	2500	3200	2600	450	250	540	21.4	15.8	3800×2200×3120
250T/4000	2500	4000	3100	450	250	540	21.4	17.4	4600×2200×3150
250T/5000	2500	5000	3800	450	250	540	21.4	21.5	5600×2150×3150
250T/6000	2500	6000	4800	450	250	540	21.4	26.3	6300×2150×3150
300T/3200	3000	3200	2600	500	250	570	25.2	18.9	3500×2250×3200
300T/4000	3000	4000	3100	500	250	570	25.2	20.9	4300×2500×3400
300T/5000	3000	5000	3800	500	250	570	25.2	26.3	5300×2500×3400
300T/6000	3000	6000	4800	500	250	570	25.2	31.0	6300×2500×3400
400T/4000	4000	4000	3100	500	300	610	31.2	28	4300×2700×3500
400T/5000	4000	5000	3800	500	300	610	31.2	34	5300×2700×3500
400T/6000	4000	6000	4800	500	300	610	31.2	38	6300×2700×3500
500T/4000	5000	4000	3100	500	300	610	35.2	36	4300×2700×3500
500T/5000	5000	5000	3800	500	300	610	35.2	39	5300×2700×3500
500T/6000	5000	6000	4800	500	300	610	35.2	45	6300×2700×3600
600T/4000	6000	4000	3100	600	320	650	47.5	46	4300×3300×3900
600T/5000	6000	5000	3800	600	320	650	47.5	51	5300×3300×3900
600T/6000	6000	6000	4800	600	320	650	47.5	62	6300×3300×3900
800T/4000	8000	4000	2800	600	320	800	2×31.2	59	4250×3500×4100
800T/5000	8000	5000	3700	600	320	800	2×31.2	68	5300×3600×4420
800T/6000	8000	6000	4600	600	320	800	2×31.2	82	6300×3600×4300
800T/8000	8000	8000	6300	600	320	800	2×31.2	89	8300×3600×4500
1000T/5000	10000	5000	3600	600	400	920	2×35.2	80	5260×4410×4260
1000T/6000	10000	6000	4600	600	400	920	2×35.2	91	6260×4410×4460
1000T/7000	10000	7000	5600	600	400	920	2×35.2	99	7310×4410×4680
1000T/8000	10000	8000	6300	600	400	920	2×35.2	109	8300×4410×4980
1200T/5000	12000	5000	3500	600	400	920	2×47.5	100	5280×4620×4260
1200T/6000	12000	6000	4500	600	400	920	2×47.5	109	6280×4620×4560
1200T/7000	12000	7000	5300	600	400	920	2×47.5	116	7280×4620×4860
1200T/8000	12000	8000	6300	600	400	920	2×47.5	127	8280×4620×5060

Velocidades y recorridos

Modelo	Tanque (L)	Aproximación (mm/s)	Trabajo (mm/s)	Retorno (mm/s)	Carrera X (mm)	Velocidad X (mm/s)	Carrera R (mm)	Velocidad R (mm/s)
50T/1300	130	160	13	160	500	350	200	200
50T/1600	130	160	13	160	500	350	200	200
70T/2000	130	220	13	160	500	350	200	200
70T/2500	130	220	13	160	500	350	200	200
80T/2500	170	220	12	145	500	350	200	200
110T/3200	170	220	12	160	500	350	200	200
110T/4000	170	220	12	160	500	350	200	200
110T/4100	170	220	12	160	500	350	200	200
135T/3200	170	220	10	130	500	350	200	200
135T/4000	170	220	10	130	500	350	200	200
135T/4100	170	220	10	130	500	350	200	200
170T/3200	300	160	10	100	500	350	200	200
170T/4000	300	160	10	100	500	350	200	200
170T/4100	300	160	10	100	500	350	200	200
170T/5000	300	160	10	100	500	350	200	200
170T/6000	300	160	10	100	500	350	200	200
220T/3200	300	160	9	105	500	350	200	200
220T/4000	300	160	9	105	500	350	200	200
220T/4100	300	160	9	105	500	350	200	200
220T/5000	300	160	9	105	500	350	200	200
220T/6000	300	160	9	105	500	350	200	200
250T/3200	460	130	9	100	500	350	200	200
250T/4000	460	130	9	100	500	350	200	200
250T/5000	460	130	9	100	500	350	200	200
250T/6000	460	130	9	100	500	350	200	200
300T/3200	650	120	9	110	500	350	200	200
300T/4000	650	120	9	110	500	350	200	200
300T/5000	650	120	9	110	500	350	200	200
300T/6000	650	120	9	110	500	350	200	200
400T/4000	800	80	8	80	980	200	200	40
400T/5000	800	80	8	80	980	200	200	40
400T/6000	800	80	8	80	980	200	200	40
500T/4000	760	80	8.5	90	980	220	200	40
500T/5000	760	80	8.5	90	980	200	200	40
500T/6000	760	80	8.5	90	980	200	200	40
600T/4000	1050	80	8.5	85	980	200	200	40
600T/5000	1050	80	8.5	85	980	220	200	40
600T/6000	1050	80	8.5	85	980	200	200	40
800T/4000	1800	80	8	90	980	220	200	40
800T/5000	1800	80	8	90	980	220	200	40
800T/6000	1800	80	8	90	980	220	200	40
800T/8000	1800	80	8	90	980	200	200	40
1000T/5000	1700	80	8.5	100	980	200	200	40
1000T/6000	1700	80	8.5	100	980	200	200	40
1000T/7000	1900	80	8.5	100	980	200	200	40
1000T/8000	1900	80	8.5	100	980	200	200	40
1200T/5000	2300	80	8.5	80	980	200	200	40
1200T/6000	2300	80	8.5	80	980	200	200	40
1200T/7000	2300	80	8.5	80	980	200	200	40
1200T/8000	2300	80	8.5	80	980	200	200	40

Topes traseros: compacto y cuatro ejes

Eje	Recorrido (mm)	Velocidad (mm/s)	Precisión (mm)
X	500	350	0.01
R	200	200	0.05
Z1 / Z2	Bajo solicitud	2000 / 2000	0.05 / 0.05

Topes traseros: configuración de seis ejes

Eje	Recorrido (mm)	Velocidad (mm/s)	Precisión (mm)
X1 / X2	500 / 500	350 / 350	0.01 / 0.01
R1	200	200	0.01
Z1 / Z2	Bajo solicitud	2200 / 2200	0.05 / 0.05
X5	190	300	0.01

X: adelante/atrás; R: arriba/abajo; Z: izquierda/derecha. Ejes servoaccionados. Tornillo de bolas en X, R y X5; cremallera en Z1 y Z2. BGA2: X + R, estándar; BGA4 y BGA5 opcionales. La fuente alterna X5 / X2 y no desglosa R2: confirmar nomenclatura y recorridos por configuración.

Información técnica de las líneas SMEI 2026. Equipamiento, opciones y disponibilidad se confirman en la propuesta.

CONSTRUCCIÓN Y OPCIONES

CADA COMPONENTE
CUENTA.

Componentes y opciones de la línea. Los elementos incluidos se establecen en la configuración cotizada.

Estructura y accionamiento

Estructura de una sola pieza

Acero de alto límite elástico para conservar la precisión y rigidez a largo plazo. El maquinado CNC en una sola preparación asegura el paralelismo y la perpendicularidad de las superficies de montaje y mejora la resistencia a la deformación.

Diseño estructural

Estructura, columnas, cortina, mesa, cilindros principales y tope trasero desarrollados mediante análisis por elementos finitos y modelado 3D. Los elementos estructurales están diseñados para mejorar la estabilidad, la eficiencia y la durabilidad.

Servomotor principal

Accionamiento eficiente con reducción de consumo de hasta 40% y aumento de eficiencia de la cortina de 7 a 20%, según datos publicados. La referencia de ruido del servomotor es de 60 dB para una operación silenciosa.

La garantía y el alcance de suministro se establecen en la cotización de SMEI.

Componentes hidráulicos y de sujeción

Bomba de aceite

Construcción de hierro fundido de alta resistencia y diseño interno para reducir ruido. Resistencia a contaminación del aceite para prolongar la vida útil y mantener un desempeño confiable.

Sujeción rápida

Acero endurecido, compatibilidad universal y diseño sin ajustes adicionales. Reduce hasta 70% el tiempo de preparación y mantiene una sujeción firme y segura.

Sistema hidráulico

La configuración descrita integra bomba y válvulas de tecnología alemana HAWE, orientadas a confiabilidad, eficiencia energética, facilidad de mantenimiento y precisión de doblado.

Punzón y dado

Punzón superior rectificado y dado inferior de doble V. Se pueden configurar perfiles para distintos materiales, ángulos y necesidades de producción.

Componentes eléctricos

Componentes Schneider y otras marcas reconocidas para estabilidad de control, seguridad operativa, uso eficiente de energía y reducción de paros.

Tope trasero

Transmisión por tornillo de bolas y servomotor para posicionamiento rápido y repetible. Precisión publicada de ±0.01 mm; estructura robusta para producción intensiva y preparación de diferentes piezas.

Medición, transmisión y posicionamiento

Servomotor del tope

Control preciso del movimiento y posicionamiento rápido para ajustes finos, mayor productividad y calidad consistente de la pieza.

Dedos del tope trasero

Tres elementos de posicionamiento y cuatro rangos de ajuste. Bloques escalonados y construcción endurecida para estabilidad y sensibilidad durante la operación.

Compensación de mesa

El sistema de compensación corrige la flexión de la mesa y de la cortina, distribuye la presión y reduce diferencias angulares a lo largo de la pieza. El ajuste automático mejora la repetibilidad.

Servodrive

Accionamiento Estun con respuesta rápida y supresión de vibraciones para mejorar la precisión, la eficiencia y la continuidad de producción.

Reglas lineales

Reglas Heidenhain para medición confiable y posicionamiento de alta precisión durante el proceso de doblado.

Tornillos y guías

Tornillos de bolas y guías lineales de calidad para desplazamiento suave, posicionamiento preciso, repetibilidad y vida útil prolongada.

Componentes adicionales y aditamentos

Seguidores de lámina

Soporte automático de la pieza durante el doblado. Reduce el esfuerzo del operador y ayuda a evitar deformaciones, manteniendo consistencia angular y seguridad.

Protección láser DSP

Barrera láser para la zona de cierre rápido y módulo MCS para gestionar señales y funciones. La referencia de origen declara EN 12622, categoría 4 / SIL 3; la configuración se confirma por equipo.

Cortina de seguridad

Detección de intrusión en tiempo real e integración con el control de la máquina para proteger el área de trabajo.

Sujeción hidráulica Wila

Sujeción mediante botón y cambios de herramienta hasta 80% más rápidos. El sistema New Standard tiene una vida útil publicada superior a 10 años.

Sujeción de doble lado

Ranura de seguridad de 8.4 × 3.5 mm e instalación bidireccional para punzones tipo europeo. Cambio desde ambos lados o por abajo, con mecanismos anticaída.

Sujeción neumática Rolleri

Cambio vertical y frontal rápido para herramientas R1 de hasta 150 mm, con sistema anticaída. Opciones neumática o hidráulica sin modificar los componentes de la herramienta.

Controles CNC

SCS920

Pantalla industrial de alta sensibilidad de 21.5 pulgadas. Placa industrial EMC nivel 4, doble CPU y programación PLC + C Motion. Expansión por EtherCAT, sistema Linux y soporte ante interrupciones instantáneas de alimentación.

Cybelec CT12 · Suiza

Pantalla táctil a color de 12 pulgadas con iconos. Función EasyBend para dobleces sencillos; cálculo de datos de doblado, presión, compensación y profundidad del dado. Corrección de ángulo y tope; programación gráfica 2D.

Delem DA-53TX · Países Bajos

Programación numérica táctil, pantalla TFT de 15 pulgadas, control de compensación de mesa, de servos y de variadores de frecuencia. Interfaces USB y periféricos; software de programación en PC Profile-T.

Delem DA-58TX · Países Bajos

Programación gráfica 2D en pantalla táctil TFT de 18.5 pulgadas. Cálculo automático de secuencia, compensación de mesa, control de servos y variadores. Algoritmos del eje Y para válvulas en lazo abierto o cerrado; USB y Profile-T.

Controles CNC avanzados

Delem DA-66S · Países Bajos

Programación táctil 2D y simulación 3D de máquina. Pantalla TFT a color de 24 pulgadas, compatibilidad con Delem Modusys, USB y periféricos. Multitarea para aplicaciones del usuario e interfaz de medición y corrección angular. Software Profile-S2D.

Delem DA-69S · Países Bajos

Programación gráfica táctil 3D y 2D en pantalla TFT de 24 pulgadas. Compatibilidad modular Delem Modusys, USB, periféricos e interfaz de medición y corrección angular. Software de programación en PC Profile-S3D.

ESA S840 · Italia

Pantalla táctil de 15.6 pulgadas. Control de hasta 6 ejes, sistema operativo ETS en tiempo real e interfaces EtherCAT, CANopen o ejes analógicos.

ESA S875 · Italia

El catálogo CNC indica pantalla multitáctil de 21 pulgadas, control de hasta 156 ejes, Windows 10 e interfaces EtherCAT, CANopen o ejes analógicos.

Los controles se ofrecen según configuración. El catálogo eléctrico describe otra pantalla para S875; tamaño y prestaciones deben confirmarse en la selección final.

Compensación de mesa

COMPENSACIÓN AUTOMÁTICA

El control calcula la compensación necesaria a partir de la fuerza aplicada y de las dimensiones de doblado. A continuación ajusta el desplazamiento relativo de las cuñas para contrarrestar la flexión de la cortina y de la mesa. El objetivo es mantener un ángulo consistente a lo largo de toda la pieza. La opción motorizada o automática depende del modelo y del control seleccionado.

SIN COMPENSACIÓN

Flexión bajo carga

CON COMPENSACIÓN

Ajuste de la mesa mediante cuñas

Esquema conceptual. La compensación no sustituye el ajuste de herramientas, la calibración ni la selección correcta de material.

Punzones y dados para dobladoras

Estándar y de precisión

Tratamiento de temple para mejorar la durabilidad. Diferentes punzones superiores y dados inferiores permiten ajustar el equipo a la aplicación. Los materiales de alta resistencia y las ranuras de seguridad favorecen una sujeción confiable.

Configuración segmentada

Segmentos de diferentes longitudes para armar la medida necesaria. Facilitan el doblado de cajas y piezas de distintos tamaños, así como ángulos rectos, agudos y obtusos con punzones y dados divididos. La opción Wila New Standard se describe con compatibilidad para punzones tipo europeo, cambios rápidos y vida útil superior a 10 años.

El perfil, la longitud y la segmentación de los herramentales se especifican en la cotización de SMEI.

Perfiles de punzones y dados

Selección de geometría

El perfil de punzón, las aberturas del dado y la secuencia de trabajo se seleccionan para obtener la forma requerida y permitir la extracción de la pieza.

Esquemas de referencia. Verificar espesor, resistencia del material, carga admisible y compatibilidad con el sistema de sujeción.

UNA SOLUCIÓN.
TU CONFIGURACIÓN.

Solicitar una propuesta

WAD

WAD.CONOCE CADA DETALLE.

INGENIERÍAA DETALLE.

Capacidad y dimensiones

Velocidades y recorridos

Topes traseros: compacto y cuatro ejes

Topes traseros: configuración de seis ejes

CADA COMPONENTECUENTA.

Estructura y accionamiento

Estructura de una sola pieza

Diseño estructural

Servomotor principal

Componentes hidráulicos y de sujeción

Bomba de aceite

Sujeción rápida

Sistema hidráulico

Punzón y dado

Componentes eléctricos

Tope trasero

Medición, transmisión y posicionamiento

Servomotor del tope

Dedos del tope trasero

Compensación de mesa

Servodrive

Reglas lineales

Tornillos y guías

Componentes adicionales y aditamentos

Seguidores de lámina

Protección láser DSP

Cortina de seguridad

Sujeción hidráulica Wila

Sujeción de doble lado

Sujeción neumática Rolleri

Controles CNC

SCS920

Cybelec CT12 · Suiza

Delem DA-53TX · Países Bajos

Delem DA-58TX · Países Bajos

Controles CNC avanzados

Delem DA-66S · Países Bajos

Delem DA-69S · Países Bajos

ESA S840 · Italia

ESA S875 · Italia

Compensación de mesa

COMPENSACIÓN AUTOMÁTICA

SIN COMPENSACIÓN

CON COMPENSACIÓN

Punzones y dados para dobladoras

Estándar y de precisión

Configuración segmentada

Perfiles de punzones y dados

Selección de geometría

UNA SOLUCIÓN.TU CONFIGURACIÓN.

WAD.
CONOCE CADA DETALLE.

INGENIERÍA
A DETALLE.

CADA COMPONENTE
CUENTA.

UNA SOLUCIÓN.
TU CONFIGURACIÓN.
