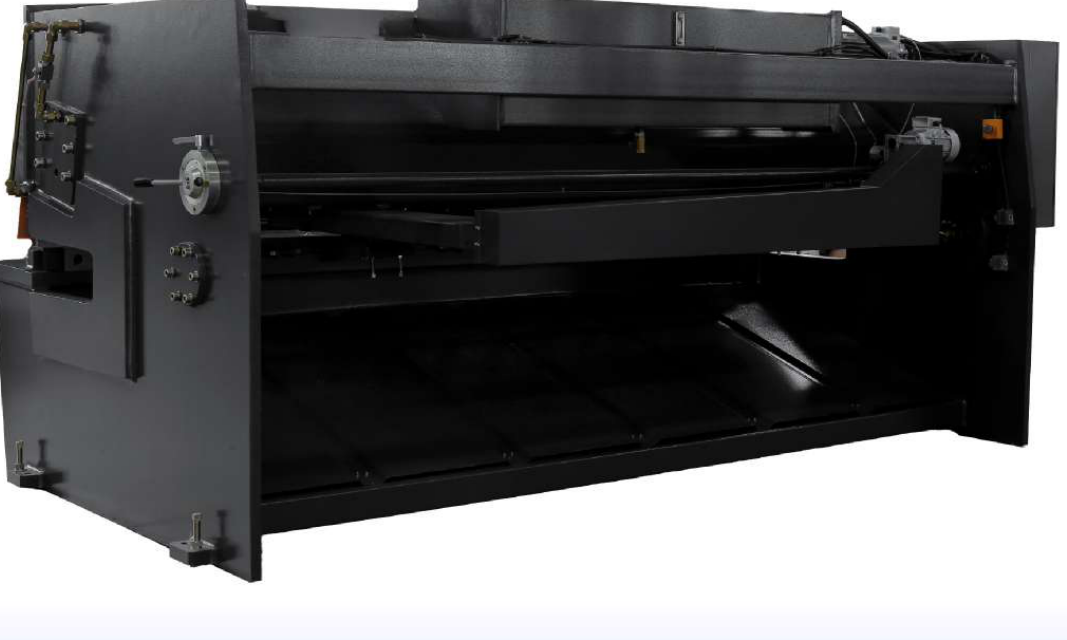

Tope trasero reforzado
Diseño robusto con guías lineales y tornillos de bolas. Opciones de elevación manual o automática del tope para facilitar el manejo de materiales largos.
SMEI MACHINES / CORTE DE LÁMINA
QC12K

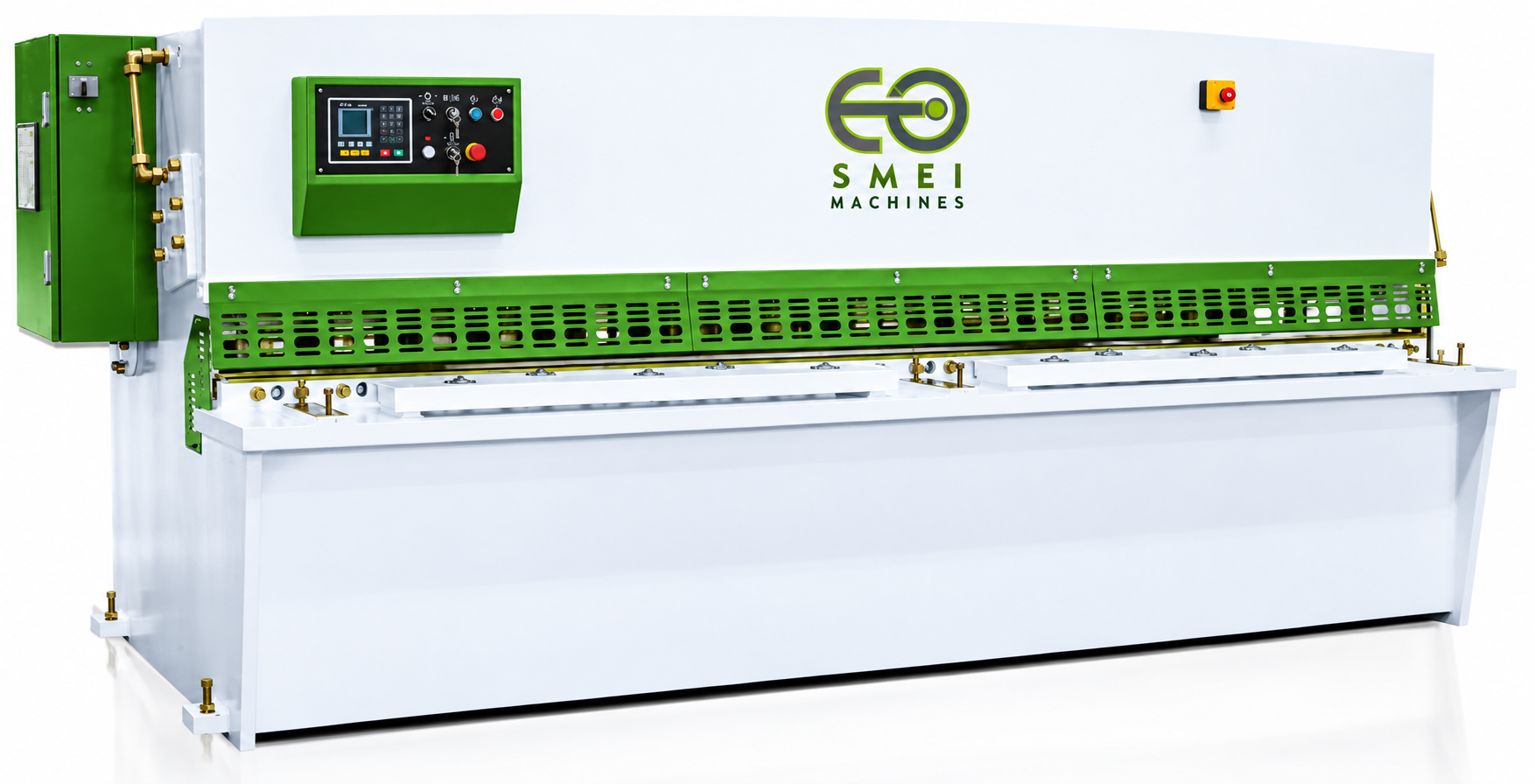

Cizalla QC12K
Corte oscilante con estructura soldada y tope trasero.
QC12KSerie
4–25 mmEspesores en la gama
2.5–8 mLongitudes en la tabla
QC12KCotizar
DISEÑADO PARA PRODUCIR
QC12K.
CONOCE CADA DETALLE.
Cizalla hidráulica con ajuste de separación entre cuchillas, tope trasero con guías lineales e iluminación de la línea de corte, según configuración.
Corte de lámina con estructura soldada, accionamiento hidráulico y retorno mediante cilindros de nitrógeno.
Iluminación de la línea de corte y ajuste del recorrido de la cortina.
Guardas frontales y opciones de protección para el área de trabajo.
Imágenes de referencia. El equipamiento y el acabado pueden variar según configuración.
ESPECIFICACIONES
INGENIERÍA
A DETALLE.
Consulta las dimensiones, capacidades y configuraciones de esta línea.
- Serie
- QC12K
- Espesores en la gama
- 4–25 mm
- Longitudes en la tabla
- 2.5–8 m
Comparar todas las versiones +
Capacidad, operación y dimensiones
| Modelo | Espesor (mm) | Longitud de corte (mm) | Tanque (L) | Cortes/min | Tope trasero (mm) | Ángulo (°) | Motor (kW) | Peso (t) | Dimensiones L × A × H (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 4×2500 | 4 | 2500 | 140 | 33 | 20-650 | 1.5 | 7.5 | 4 | 3035×1570×1720 |
| 4×3200 | 4 | 3200 | 190 | 15 | 20-650 | 1.5 | 7.5 | 5.5 | 3750×1640×1850 |
| 4×4000 | 4 | 4000 | 190 | 10 | 20-800 | 1.5 | 7.5 | 7.5 | 4550×1970×1900 |
| 4×5000 | 4 | 5000 | 320 | 8 | 20-800 | 1.5 | 7.5 | 13.5 | 5700×1900×2000 |
| 4×6000 | 4 | 6000 | 440 | 8 | 20-800 | 1.5 | 15 | 17 | 6500×2460×2250 |
| 6×2500 | 6 | 2500 | 190 | 17 | 20-650 | 2 | 7.5 | 5.5 | 3050×1650×1900 |
| 6×3200 | 6 | 3200 | 190 | 12 | 20-650 | 1.5 | 7.5 | 6.5 | 3750×1650×1800 |
| 6×4000 | 6 | 4000 | 190 | 9 | 20-800 | 1.5 | 7.5 | 8.7 | 4550×2000×1950 |
| 6×5000 | 6 | 5000 | 320 | 7 | 20-800 | 1.5 | 15 | 15.5 | 5540×2450×2300 |
| 6×6000 | 6 | 6000 | 440 | 5 | 20-800 | 1.5 | 15 | 19.8 | 6545×2470×2500 |
| 8×2500 | 8 | 2500 | 190 | 14 | 20-650 | 2 | 11 | 5.8 | 3060×1650×1800 |
| 8×3200 | 8 | 3200 | 190 | 10 | 20-650 | 1.5 | 11 | 6.8 | 3760×1650×1800 |
| 8×4000 | 8 | 4000 | 190 | 9 | 20-800 | 1.5 | 15 | 8.8 | 4560×1960×1920 |
| 8×5000 | 8 | 5000 | 320 | 8 | 20-800 | 1.5 | 18.5 | 16 | 5600×2360×2180 |
| 8×6000 | 8 | 6000 | 440 | 6 | 20-800 | 1.5 | 18.5 | 21.5 | 6600×2450×2500 |
| 10×2500 | 10 | 2500 | 190 | 10 | 20-800 | 2 | 15 | 7 | 3050×1960×1920 |
| 10×3200 | 10 | 3200 | 190 | 9 | 20-800 | 1.5 | 15 | 8.5 | 3800×1960×1920 |
| 10×4000 | 10 | 4000 | 400 | 8 | No indicado | 1.5 | 22 | 12 | 4700×2100×2200 |
| 10×6000 | 10 | 6000 | 440 | 6 | No indicado | 1.5 | 22 | 28 | 6600×2100×2300 |
| 12×2500 | 12 | 2500 | 400 | 12 | 20-800 | 2 | 22 | 10.3 | 3170×2150×2180 |
| 12×3200 | 12 | 3200 | 400 | 10 | 20-800 | 2 | 22 | 11.6 | 3800×2150×2180 |
| 12×4000 | 12 | 4000 | 400 | 8 | 20-800 | 1.75 | 22 | 13.8 | 4700×2285×2180 |
| 12×5000 | 12 | 5000 | 440 | 6 | 20-800 | 2 | 22 | 19.5 | 5800×2450×2400 |
| 12×6000 | 12 | 6000 | 440 | 5 | 20-800 | 2 | 22 | 32.5 | 6600×2600×2700 |
| 12×8000 | 12 | 8000 | 580 | 4 | 20-800 | 1.75 | 22 | 50.5 | 8600×3250×3200 |
| 16×2500 | 16 | 2500 | 400 | 11 | 20-800 | 2.5 | 22 | 11 | 3245×2290×2180 |
| 16×3200 | 16 | 3200 | 400 | 10 | 20-800 | 2 | 22 | 12.6 | 3870×2300×2180 |
| 16×4000 | 16 | 4000 | 600 | 8 | 20-800 | 1.75 | 22 | 17.8 | 4705×2575×2200 |
| 16×5000 | 16 | 5000 | 600 | 6 | 20-800 | 2.5 | 30 | 24.8 | 5900×2600×2700 |
| 16×6000 | 16 | 6000 | 600 | 5 | 20-800 | 2.5 | 30 | 35 | 6600×2700×2900 |
| 20×2500 | 20 | 2500 | 500 | 8 | 20-800 | 2.5 | 30 | 14.3 | 3300×2580×2300 |
| 20×3200 | 20 | 3200 | 500 | 7 | 20-800 | 2.5 | 30 | 16 | 4150×2600×2500 |
| 20×4000 | 20 | 4000 | 550 | 5 | 20-800 | 2.5 | 30 | 23 | 4850×2600×2800 |
| 25×2500 | 25 | 2500 | 550 | 7 | 20-800 | 3 | 37 | 19 | 3200×2700×2900 |
| 25×3200 | 25 | 3200 | 600 | 5 | 20-800 | 3 | 37 | 24 | 4200×2700×3000 |
Las capacidades son nominales y dependen del material y de la configuración. “No indicado” significa que la documentación no publica ese valor.
Información técnica de las líneas SMEI 2026. Equipamiento, opciones y disponibilidad se confirman en la propuesta.
CONSTRUCCIÓN Y OPCIONES
CADA COMPONENTE
CUENTA.
Componentes y opciones de la línea. Los elementos incluidos se establecen en la configuración cotizada.
01Potencia y posicionamiento
+

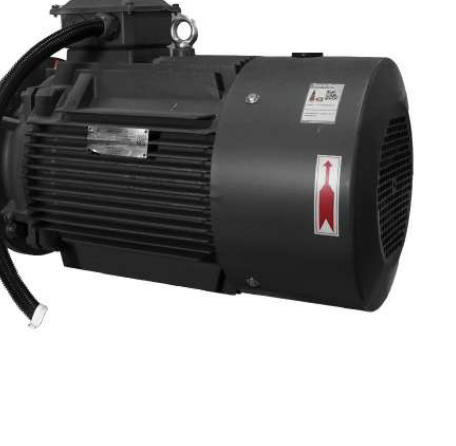

Motor principal
Opciones de referencia Siemens o Wannan. La tensión y frecuencia se seleccionan al configurar el equipo para la instalación del cliente.

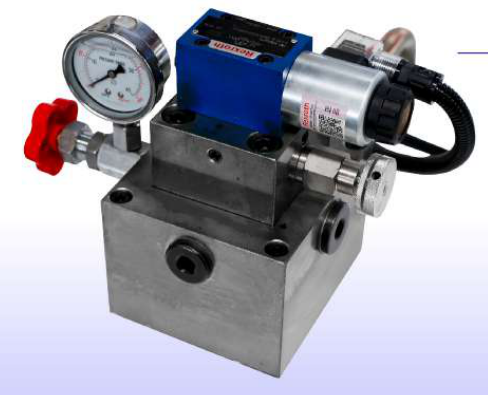

Bloque hidráulico
Referencia Rexroth con protección contra sobrecarga y monitoreo de presión. Diseñado para mantener una operación estable del circuito.
El equipamiento y las opciones incluidas se establecen en la cotización de SMEI.
02Alimentación y ajuste de cuchillas
+

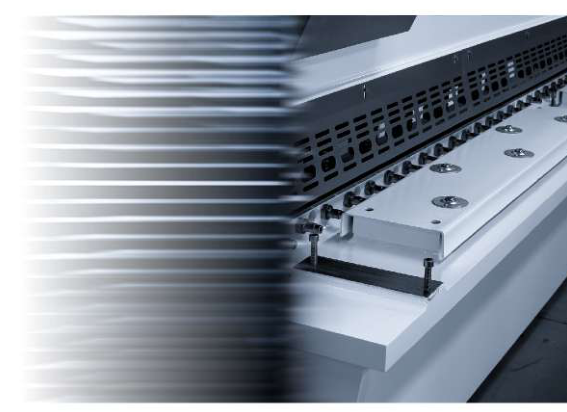

Mesa frontal con balines
Apoyos de transferencia que reducen la fricción al desplazar la lámina y facilitan su acomodo contra el tope trasero.

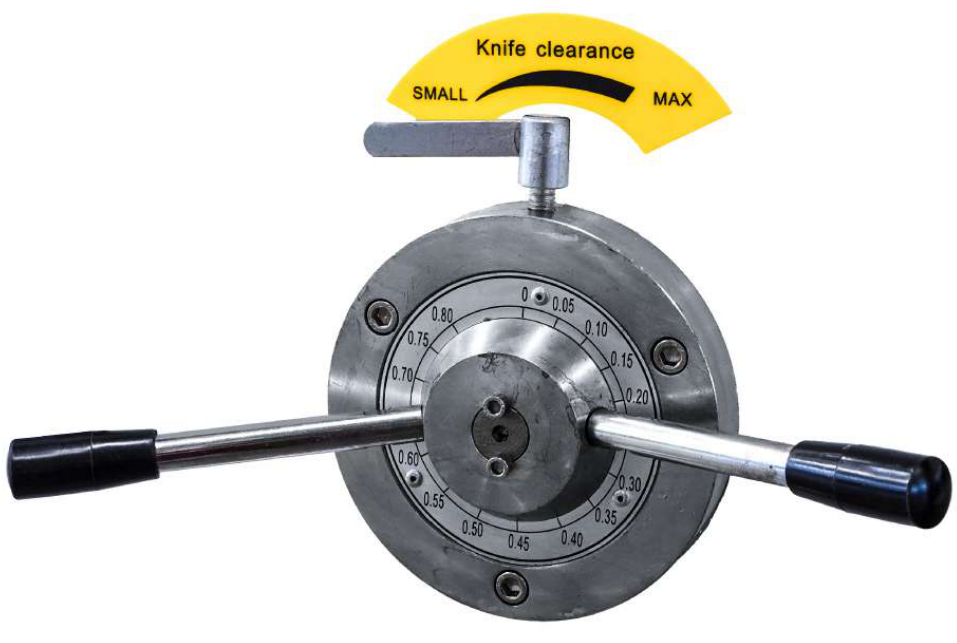

Ajuste de separación
Volante de ajuste manual para establecer la holgura entre cuchillas según el espesor del material y las condiciones de corte.
Lubricación opcional
Opciones manuales y automáticas para la lubricación de la máquina. El sistema se define con base en la configuración seleccionada.
La entrada de alimentación cuenta con ajuste de altura y guarda frontal; conservar las protecciones durante la operación.
03Calidad de corte y protección
+
Línea de corte iluminada
La proyección de luz y sombra ayuda a colocar la lámina sobre la trayectoria de corte y facilita la alineación visual.
Componentes eléctricos
Elementos de control y protección integrados para la operación del equipo. Marcas y especificaciones según configuración.
Cuchillas de corte
Diseño de cuchilla rectangular con cuatro filos aprovechables, según el conjunto instalado. Facilita el mantenimiento y la rotación de filos.
Protección posterior
Opciones de detección fotoeléctrica para el área posterior de la máquina. La disposición se define de acuerdo con el equipo y su instalación.
El equipamiento y las opciones incluidas se establecen en la cotización de SMEI.
04Equipamiento opcional
+
Enfriador de aceite
Apoya el control de temperatura del sistema hidráulico durante jornadas prolongadas o en ambientes de mayor temperatura.

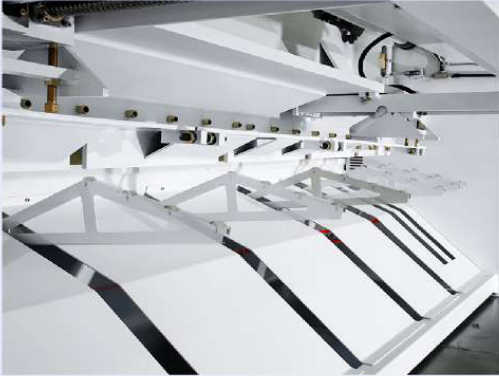

Soporte neumático posterior
Sostiene la lámina detrás de la línea de corte para facilitar su colocación y manejo, especialmente en materiales de formato amplio.
Cortinas de seguridad
Opción de protección fotoeléctrica LNTECH para detectar la entrada al área protegida. Selección e integración según la configuración del equipo.
El equipamiento y las opciones incluidas se establecen en la cotización de SMEI.
05Controles numéricos disponibles
+

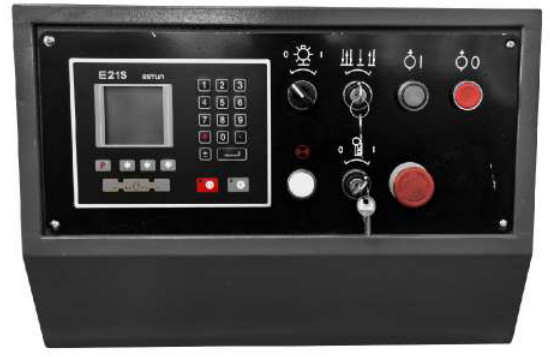

Estun E21S
Control del tope trasero, posicionamiento y retracción. Memoria de 40 programas con 25 pasos cada uno, contador de piezas, respaldo de parámetros y unidades métricas o pulgadas.
Estun E200PS
Pantalla LCD de 128 × 64 píxeles. Funciones para tope trasero, separación de cuchillas y recorrido; memoria de 100 pasos y contador de cortes.
Delem DAC-310T
Pantalla LCD. Control del tope trasero y retracción, limitación del recorrido, movimiento manual de ejes y contador de piezas. Funciones de separación o ángulo según integración.
Las funciones habilitadas dependen del control y de los actuadores instalados; no todas las opciones se incluyen de serie.
