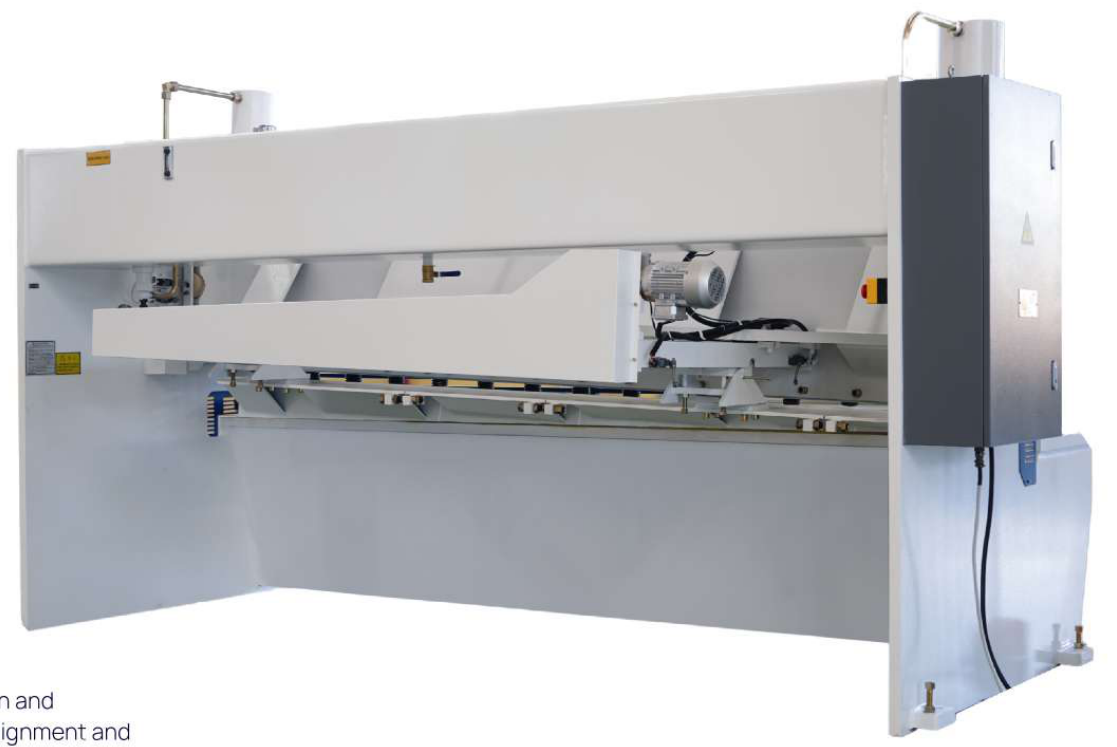

Tope trasero motorizado
Posiciona la lámina a la medida de corte. La opción con servomotor permite un ajuste rápido y repetible; el recorrido depende del modelo.
SMEI MACHINES / CORTE DE LÁMINA
Q11K

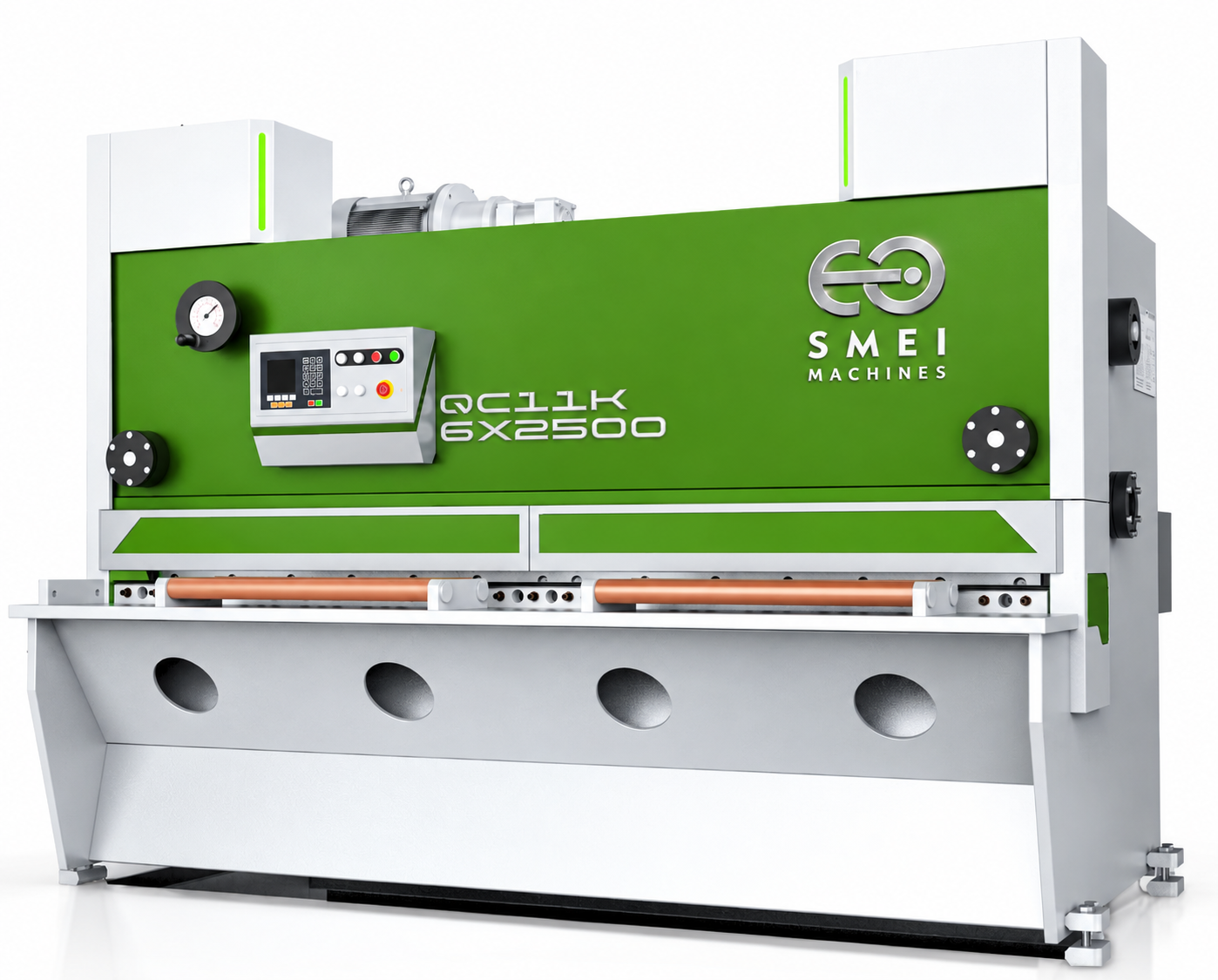

Guillotina Q11K
Corte hidráulico vertical con ajuste de ángulo y tope trasero.
Q11KSerie
6–40 mmEspesores en la gama
2.5–8 mLongitudes en la tabla
Q11KCotizar
DISEÑADO PARA PRODUCIR
Q11K.
CONOCE CADA DETALLE.
Guillotina hidráulica para lámina y placa. Ofrece ajuste del ángulo de corte, posicionamiento del tope trasero y opciones de separación de cuchillas y recorrido.
Corte de lámina y placa con ajuste del ángulo de corte y posicionamiento del tope trasero.
Control numérico y opciones de accionamiento servo para el tope trasero.
Separación de cuchillas y recorrido de corte ajustables según configuración.
Imágenes de referencia. El equipamiento y el acabado pueden variar según configuración.
ESPECIFICACIONES
INGENIERÍA
A DETALLE.
Consulta las dimensiones, capacidades y configuraciones de esta línea.
- Serie
- Q11K
- Espesores en la gama
- 6–40 mm
- Longitudes en la tabla
- 2.5–8 m
Comparar todas las versiones +
Capacidad, operación y dimensiones
| Modelo | Espesor (mm) | Longitud de corte (mm) | Tanque (L) | Cortes/min | Tope trasero (mm) | Ángulo (°) | Motor (kW) | Peso (t) | Dimensiones L × A × H (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 6×2500 | 6 | 2500 | 300 | 16-25 | 20-800 | 0.5-1.5 | 7.5 | 6.0 | 3200×1950×2050 |
| 6×3200 | 6 | 3200 | 300 | 14-20 | 20-800 | 0.5-1.5 | 7.5 | 6.9 | 3900×1950×2075 |
| 6×4000 | 6 | 4000 | 340 | 12-17 | 20-800 | 0.5-1.5 | 7.5 | 8.3 | 4640×2000×2100 |
| 6×5000 | 6 | 5000 | 340 | 8-14 | 20-800 | 0.5-1.5 | 11 | 14.7 | 5780×2100×2380 |
| 6×6000 | 6 | 6000 | 340 | 7-12 | 20-800 | 0.5-1.5 | 11 | 19.4 | 6750×2200×2500 |
| 8×2500 | 8 | 2500 | 300 | 13-20 | 20-800 | 0.5-1.5 | 11 | 6.5 | 3150×1970×2055 |
| 8×3200 | 8 | 3200 | 300 | 11-18 | 20-800 | 0.5-1.5 | 11 | 7.8 | 3850×2050×2100 |
| 8×4000 | 8 | 4000 | 340 | 9-16 | 20-800 | 0.5-1.5 | 15 | 10.9 | 4650×2100×2400 |
| 8×5000 | 8 | 5000 | 350 | 8-15 | 20-800 | 0.5-1.5 | 15 | 16.3 | 5700×1950×2600 |
| 8×6000 | 8 | 6000 | 580 | 7-14 | 20-800 | 0.5-1.5 | 15 | 22.6 | 6750×2250×2615 |
| 13×2500 | 13 | 2500 | 405 | 10-20 | 20-800 | 0.5-2 | 22 | 8.0 | 3250×1950×2110 |
| 13×3200 | Conf.* | 3200 | 405 | 9-18 | 20-800 | 0.5-2 | 22 | 10.5 | 3900×2070×2315 |
| 13×4000 | 13 | 4000 | 405 | 8-16 | 20-800 | 0.5-2 | 22 | 14.2 | 4800×2150×2460 |
| 13×5000 | 13 | 5000 | 505 | 7-14 | 20-1000 | 0.5-2 | 22 | 23.1 | 5800×2270×2800 |
| 13×6000 | 13 | 6000 | 1020 | 6-12 | 20-1000 | 0.5-2 | 37 | 28.4 | 6950×2450×3050 |
| 16×2500 | 16 | 2500 | 475 | 9-18 | 20-800 | 0.5-2.5 | 22 | 9.8 | 3280×2020×2270 |
| 16×3200 | 16 | 3200 | 475 | 8-17 | 20-800 | 0.5-2.5 | 22 | 12.8 | 3950×2150×2450 |
| 16×4000 | 16 | 4000 | 595 | 7-15 | 20-800 | 0.5-2.5 | 22 | 15.8 | 4800×2130×2550 |
| 16×5000 | 16 | 5000 | 595 | 5-11 | 20-800 | 0.5-2.5 | 30 | 23.6 | 5810×2330×2780 |
| 16×6000 | 16 | 6000 | 1020 | 6-11 | 20-1000 | 0.5-2.5 | 37 | 34.1 | 7000×2500×3000 |
| 16×8000 | 16 | 8000 | 2060 | 4-8 | 20-1000 | 0.5-2.5 | 45 | 65.1 | 9050×3180×3500 |
| 20×2500 | 20 | 2500 | 510 | 7-16 | 20-800 | 0.5-3 | 30 | 13.1 | 3200×2220×2520 |
| 20×3200 | 20 | 3200 | 510 | 6-15 | 20-800 | 0.5-3 | 30 | 15.5 | 3950×2150×2600 |
| 20×4000 | 20 | 4000 | 640 | 6-14 | 20-800 | 0.5-3 | 37 | 21.7 | 4750×2400×2900 |
| 20×6000 | 20 | 6000 | 1500 | 5-11 | 20-1000 | 0.5-3 | 2×30 | 46.2 | 7000×2850×3350 |
| 25×2500 | 25 | 2500 | 750 | 5-14 | 20-800 | 0.5-3.5 | 37 | 15.8 | 3270×2000×2650 |
| 25×3200 | 25 | 3200 | 820 | 5-10 | 20-800 | 0.5-3.5 | 37 | 19.4 | 3970×2200×2670 |
| 25×4000 | 25 | 4000 | 1200 | 5-8 | 20-800 | 0.5-3.5 | 45 | 27.3 | 4900×2800×3190 |
| 30×2500 | 30 | 2500 | 780 | 5-12 | 20-1000 | 0.5-3 | 45 | 22.6 | 3450×2500×2900 |
| 30×3200 | 30 | 3200 | 1000 | 4-10 | 20-1000 | 0.5-3 | 45 | 28.4 | 4150×2700×2850 |
| 30×4000 | 30 | 4000 | 1400 | 3-7 | 20-1000 | 0.5-3.5 | 55 | 36.8 | 5200×2600×3350 |
| 40×2500 | 40 | 2500 | 1370 | 4-8 | 20-1000 | 0.5-4 | 55 | 38.3 | 4000×2950×3150 |
Las capacidades son nominales y dependen del material y de la configuración. En Q11K 13 × 3200, el espesor debe confirmarse por inconsistencia de la fuente. “No indicado” significa que la documentación no publica ese valor.
Información técnica de las líneas SMEI 2026. Equipamiento, opciones y disponibilidad se confirman en la propuesta.
CONSTRUCCIÓN Y OPCIONES
CADA COMPONENTE
CUENTA.
Componentes y opciones de la línea. Los elementos incluidos se establecen en la configuración cotizada.
01Estructura, potencia y posicionamiento
+

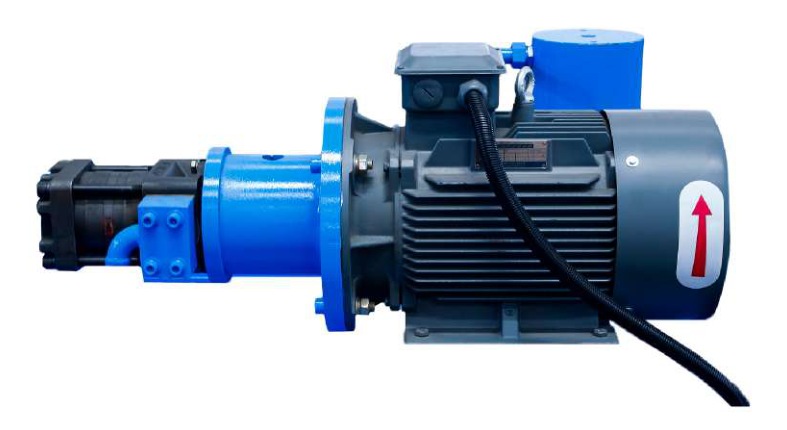

Motor principal
Opciones de motor Siemens o Wannan, según configuración. La tensión y frecuencia de alimentación se definen al cotizar el equipo.

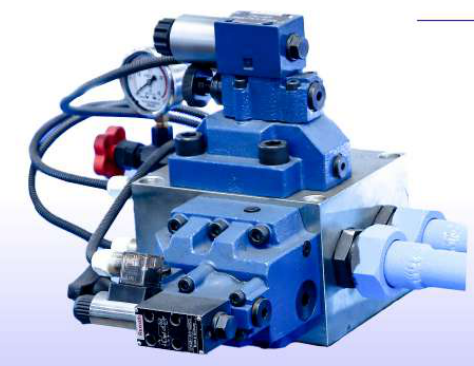

Sistema hidráulico
Bloque de válvulas de referencia Rexroth. Regulación electrohidráulica proporcional de presión y monitoreo del circuito, según configuración.
El equipamiento y las opciones incluidas se establecen en la cotización de SMEI.
02Ajustes y componentes de operación
+
Servomotor del tope
Opción de servomotor con reductor para agilizar el posicionamiento del tope trasero y la repetición de medidas.
Componentes eléctricos
Gabinete con componentes de control y protección para la operación del equipo. La integración final depende de la configuración contratada.
Ajuste del ángulo de corte
Ajuste motorizado del ángulo para adaptarlo al espesor de la lámina y reducir la intervención manual, según control instalado.
Lubricación opcional
Dispositivo manual o automático para lubricar los puntos de la máquina. Se selecciona de acuerdo con las necesidades de operación.
La abertura de alimentación dispone de ajuste de altura para adecuarse al material; conservar las protecciones en posición.
03Opciones para el proceso de corte
+
Enfriador de aceite
Ayuda a mantener la temperatura del aceite hidráulico durante jornadas prolongadas y condiciones de trabajo exigentes.

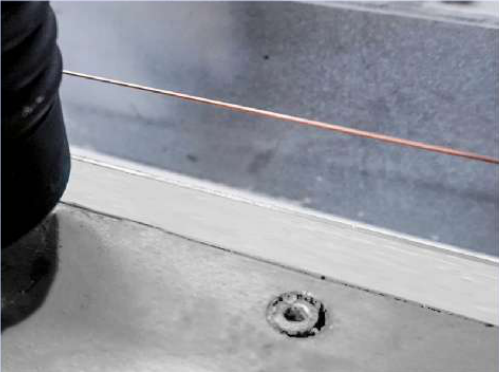

Iluminación de la línea de corte
Referencia visual por luz y sombra para alinear la lámina con la trayectoria de la cuchilla antes de cortar.

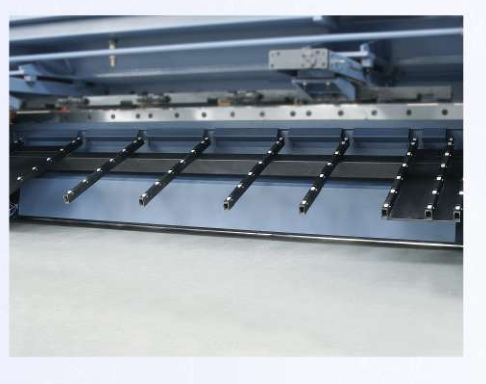

Soporte neumático de lámina
Apoyo accionado por cilindros para sostener lámina delgada durante el posicionamiento y ayudar a reducir su deformación.
También se ofrecen cortinas de seguridad y versiones de gran capacidad; confirmar alcance, material y longitud con SMEI.
04Controles numéricos disponibles
+
Estun E200PS
Pantalla LCD de 128 × 64 píxeles. Control del tope trasero, separación de cuchillas y recorrido. Memoria de 100 pasos, contador de cortes y opciones de control de motor.
ELGO P40T
Pantalla táctil TFT. Operación manual o de ciclo individual, memoria de programas y funciones para ajustar separación, ángulo y presión según el material.
Delem DAC-360T
Control del tope trasero y su retracción. Funciones para ángulo de corte, separación de cuchillas, recorrido y presión. Movimiento manual de ejes.
Las funciones habilitadas dependen del control, los ejes y los actuadores instalados en la máquina.
